RIGOL DNA6000 시리즈 VNA로 자동차 케이블·안테나 테스트 효율을 높이다
스마트카, V2X(Vehicle-to-Everything), 다중 무선 통신 시스템의 통합이 가속화되면서 차량용 안테나와 RF 하네스의 복잡도가 빠르게 높아지고 있습니다. 해외 생산라인 확장과 차량 플랫폼 전환 주기 단축은 자동차 RF 테스트에 대한 요구 수준도 함께 높이고 있습니다.
이 애플리케이션 노트는 글로벌 OEM·Tier 1에 자동차 안테나와 RF 하네스를 공급하는 다국적 기업이 RIGOL DNA6000 시리즈 벡터 네트워크 분석기(VNA)를 도입해 반자동 케이블 테스트와 완전 자동 안테나 테스트를 구현한 사례를 소개합니다.

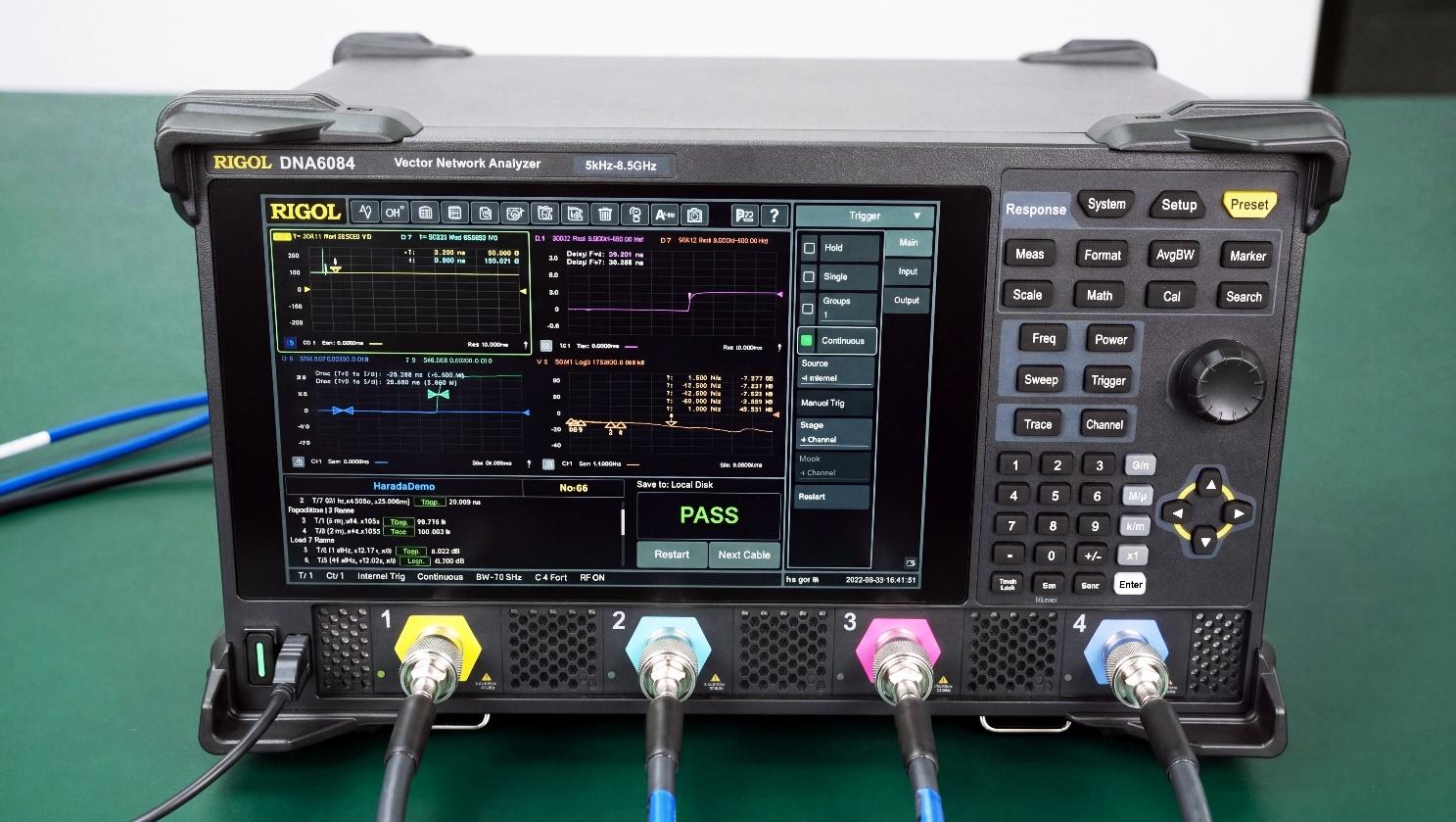

RIGOL DNA6084 VNA 반자동 케이블 테스트 소프트웨어 (출처: RIGOL Application Note ANW01100-1220-0050, p.4)
RIGOL DNA6000 VNA의 핵심 기능 — 생산라인을 위한 설계
- 원터치 자동화: 원터치 버튼·외부 트리거·USB 제어 중 선택, 전체 항목 자동 스캔
- 자동 합부 판정: 13가지 측정 항목 각각에 상한/하한 한계선 설정, 수동 트레이스 판독 불필요
- 불량 통계 & 재테스트: 불량 원인 자동 집계, 실패 단위 즉시 재테스트
- MES 연동: 테스트 로그 자동 저장 + 고객 MES·품질 데이터베이스 업로드 지원
- GPIB 제어: PC에서 GPIB로 제어해 기존 자동화 스크립트 수정 없이 호환
- 지그 재사용: 기존 fixture·사양 변경 없이 VNA 본체만 교체 가능
실전 적용 사례 — 두 가지 시나리오
시나리오 1: 반자동 자동차 케이블(RF 하네스) 테스트
해외 공장에서 RIGOL DNA6000 시리즈 VNA에 반자동 테스트 소프트웨어를 통합해 운용했습니다. 기존 4포트 레퍼런스 VNA와 동일 케이블 배치를 병렬 측정한 결과, 고객의 합부 판정 기준 내에서 판정 결과가 완전히 일치했습니다. 테스트 소프트웨어·로그·리포트는 3개월 내 RIGOL이 완전 납품하고 이후 현지 지원을 이어갔습니다.

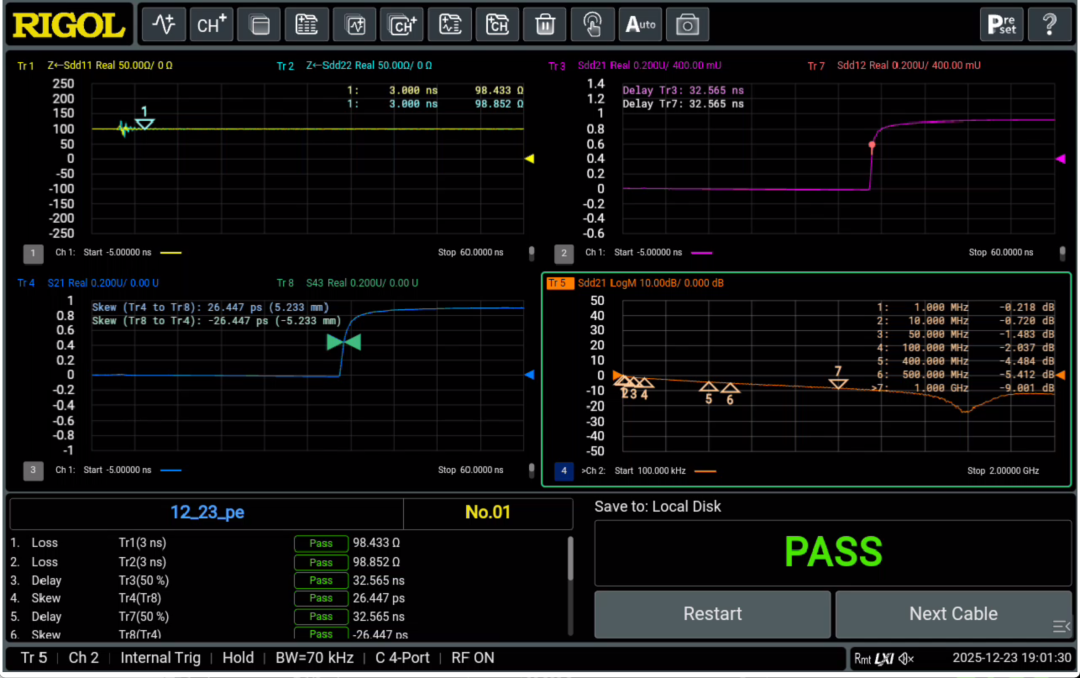

반자동 케이블 테스트 소프트웨어 결과 화면 (출처: RIGOL Application Note p.5)
시나리오 2: 완전 자동 차량 내장 안테나 테스트
PC가 GPIB로 DNA6000 VNA를 제어하고, 동축 스위치가 다채널 안테나를 자동 전환하며, DC 전원공급기와 DMM이 전원·소비 전류를 함께 관리하는 완전 자동화 라인을 구성했습니다. 기존 USB 2포트 VNA 환경의 자동화 스크립트가 수정 없이 동작했으며, 지그·전원공급기·DMM 등 주변 장비는 전량 재사용했습니다.

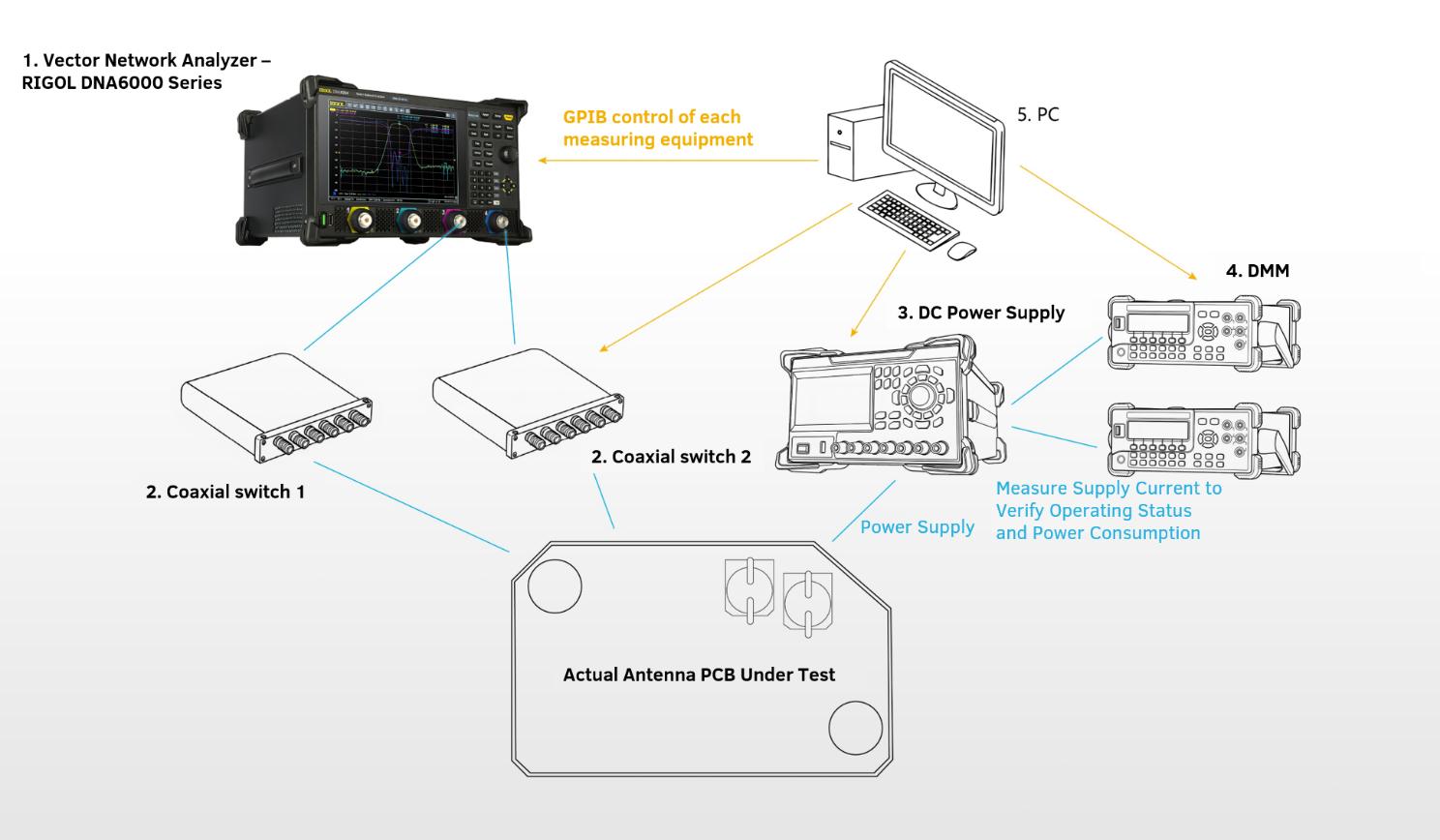

완전 자동 안테나 테스트 시스템 구성도 (출처: RIGOL Application Note p.6)

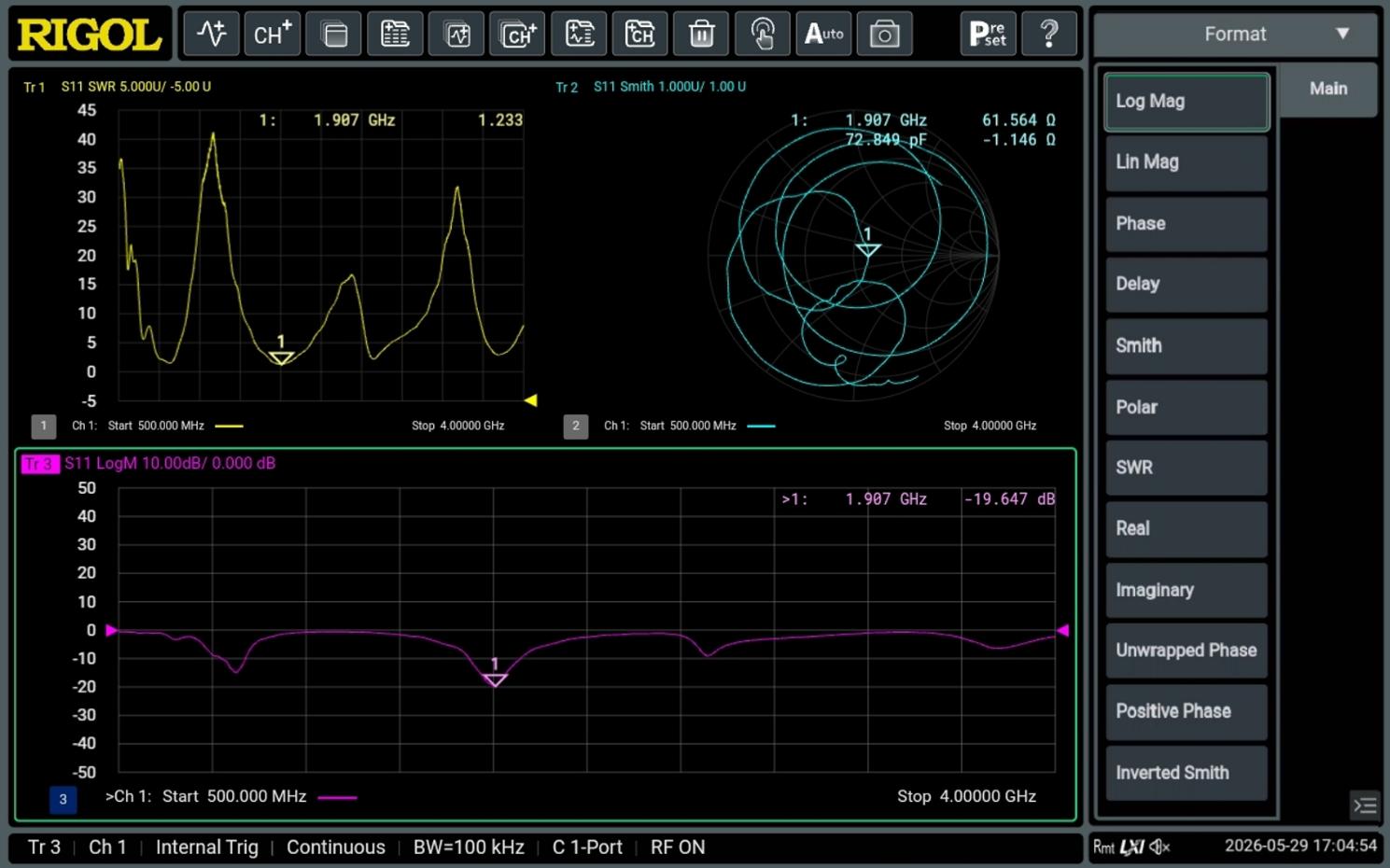

DNA6000 VNA S파라미터 측정 화면 (출처: RIGOL Application Note p.7)
완전 자동 안테나 테스트 측정 항목 (9종)
| No. | 측정 내용 | 채널/기능 | S-파라미터 |
|---|---|---|---|
| 1 | GPS1 수신 채널 순방향 이득 | GPS1 GAIN | S21 |
| 2 | GPS1 출력 포트 매칭 (VSWR) | GPS1 VSWR | S22 |
| 3 | GPS2 수신 채널 순방향 이득 | GPS2 GAIN | S21 |
| 4 | GPS2 출력 포트 매칭 | GPS2 VSWR | S22 |
| 5 | ETC 우측 안테나 수신 채널 데이터링크 이득 | ETC-R GAIN | S21 |
| 6 | ETC 좌측 안테나 수신 채널 데이터링크 이득 | ETC-L GAIN | S21 |
| 7 | ETC 우측 안테나 출력 포트 매칭 | ETC-R VSWR | S22 |
| 8 | 주 통신 링크 광대역 포트 매칭 | TEL-MAIN VSWR | S22 |
| 9 | 부 통신 링크 초광대역 포트 매칭 | TEL-SUB VSWR | S22 |
현장 검증 결과 비교
| 검증 항목 | 결과 |
|---|---|
| 테스트 일관성 (케이블) | 기존 4포트 레퍼런스 VNA와 합부 판정 결과 동일 |
| 테스트 일관성 (안테나) | S21·S22 핵심 파라미터 합부 판정 기준 내 완전 일치 |
| 자동화 스크립트 호환 | 기존 스크립트 수정 없이 DNA6000에서 동작 |
| 주변 장비 재사용 | 지그·전원공급기·DMM 전량 재사용, VNA 본체만 교체 |
| 소프트웨어 납품 기간 | 3개월 내 완료 (이 프로젝트의 실적) |
이런 분께 추천합니다
- 자동차 RF 하네스·안테나 생산라인의 테스트 장비 교체를 검토 중인 엔지니어
- 해외 생산라인 확장 시 VNA 장비 투자 비용을 낮추고 싶은 구매·기술 담당자
- 기존 지그·자동화 스크립트를 그대로 유지하면서 VNA만 교체하고 싶은 생산기술팀
- GPS, ETC, V2X, 셀룰러 안테나 S파라미터(이득·VSWR)를 자동 측정해야 하는 품질 담당자
기술 문의 & 지원
RIGOL Korea 기술지원팀이 테스트 시나리오 상담부터 현장 납품까지 도와드립니다.
- 이메일: info.kr@rigol.com
- 전화: +82-2-6953-4466
- 팩스: +82-2-6953-4422
- 주소: 서울특별시 강서구 공항대로 222, 5층, RIGOL Korea Co., Ltd.
자주 묻는 질문 (FAQ)
RIGOL DNA6000 VNA는 기존 고가 벡터 네트워크 분석기를 대체할 수 있나요?
네, 실제 해외 생산라인에서 기존 4포트 고가 레퍼런스 VNA와 동일 케이블 샘플을 병렬 측정한 결과, 고객의 합부 판정 기준 내에서 동일한 결과를 확인했습니다. 기존 지그(fixture)와 자동화 스크립트를 변경하지 않고 VNA 본체만 교체할 수 있습니다.
반자동 케이블 테스트 소프트웨어에서 기본 제공되는 측정 항목은 무엇인가요?
기본으로 차동/단일 임피던스, 오프셋, 지연(delay), 복수 주파수 지점의 삽입 손실(insertion loss)을 포함한 13가지 핵심 측정 항목을 제공합니다. 각 항목마다 상한/하한을 독립적으로 설정하고 합부 판정 로직을 적용할 수 있습니다.
기존 생산라인 자동화 스크립트를 수정하지 않고 DNA6000으로 교체할 수 있나요?
네, 실제 검증 결과 기존 USB 2포트 VNA 환경에서 사용하던 생산 자동화 스크립트가 DNA6000에서 수정 없이 그대로 동작했습니다. GPIB 버스를 통한 PC 제어가 가능하며, 지그·전원공급기·DMM 등 주변 장비도 전량 재사용할 수 있습니다.
DNA6000 VNA로 차량 내장 안테나 테스트 시 어떤 항목을 측정하나요?
GPS1/GPS2 수신 채널 이득(S21)과 포트 매칭(S22), ETC 좌우 안테나 이득(S21)과 포트 매칭(S22), 주/부 통신 링크 광대역·초광대역 포트 매칭(S22) 등 총 9가지 핵심 RF 항목을 측정합니다. 이득(Gain)과 포트 매칭(VSWR) 두 카테고리로 구성됩니다.
