오실로스코프, 스펙트럼 분석기, 네트워크 분석기의 역할과 선택 기준

RF 측정을 처음 시작할 때 가장 많이 고민하는 부분 중 하나는 어떤 계측 장비를 사용해야 하는지입니다. 동일한 RF 신호를 측정하더라도 확인하고자 하는 목적에 따라 사용하는 장비가 달라집니다.

예를 들어 신호가 시간에 따라 어떻게 변화하는지 확인해야 한다면 오실로스코프가 필요하고, 신호가 어떤 주파수 성분으로 구성되어 있는지 확인해야 한다면 스펙트럼 분석기가 필요합니다. 또한 필터, 안테나, 증폭기, 케이블과 같은 RF 부품의 특성을 확인하려면 네트워크 분석기를 사용해야 합니다.

본 콘텐츠에서는 RF 측정에서 자주 사용되는 오실로스코프, 스펙트럼 분석기, 네트워크 분석기의 역할과 함께, 측정 목적에 따라 어떤 장비를 선택해야 하는지 설명합니다.

RF 계측 장비는 측정 목적에 따라 선택해야 합니다

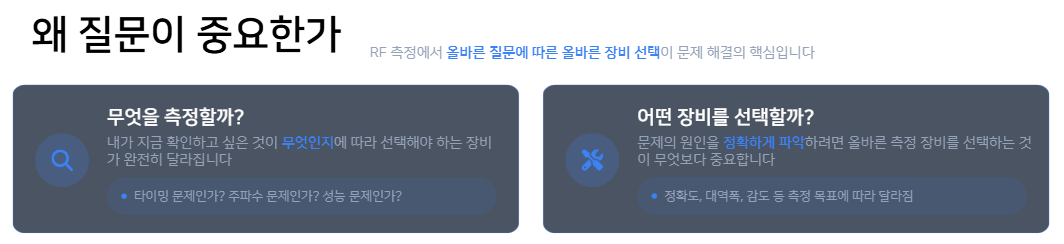

RF 측정에서 중요한 것은 장비의 이름을 먼저 외우는 것이 아니라, 현재 확인하고자 하는 정보가 무엇인지 명확하게 정의하는 것입니다. 측정하고 싶은 정보가 시간 정보인지, 주파수 정보인지, 또는 RF 부품의 특성인지에 따라 필요한 장비가 달라집니다.

오실로스코프: 시간에 따른 신호 변화를 확인하는 장비

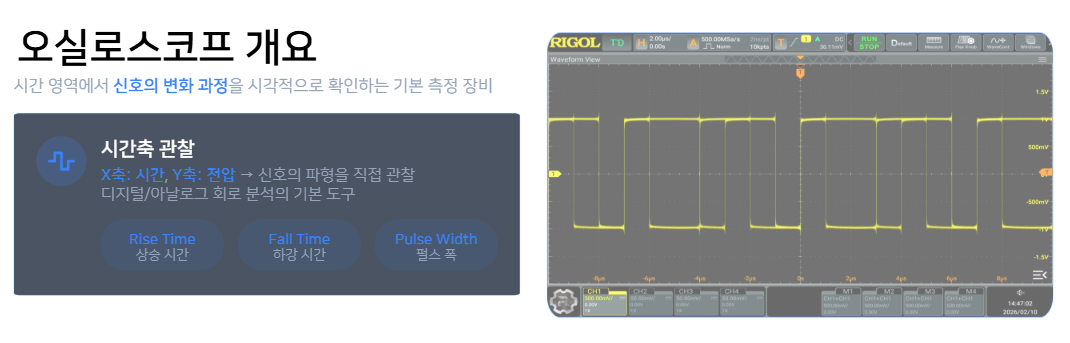

오실로스코프는 신호를 시간 영역에서 관찰하는 계측 장비입니다. 화면의 가로축은 시간, 세로축은 전압을 나타내며, 신호가 시간에 따라 어떻게 변화하는지를 직관적으로 확인할 수 있습니다.

오실로스코프는 디지털 신호, 전원 회로, 펄스 신호, 클럭 신호와 같이 시간적인 변화가 중요한 신호를 분석할 때 사용됩니다. 예를 들어 Rise Time, Fall Time, Pulse Width, Overshoot, Glitch, 신호 간 지연 시간 등을 확인할 수 있습니다.

RF 측정에서도 오실로스코프는 신호의 시간적 특성이나 변조 신호의 기본 형태를 확인하는 데 활용될 수 있습니다. 다만 고주파 신호의 세부 주파수 성분이나 작은 스퓨리어스 신호를 확인하는 데에는 한계가 있으므로, 주파수 성분 분석에는 스펙트럼 분석기를 사용하는 것이 적합합니다.

스펙트럼 분석기: RF 신호의 주파수 성분을 분석하는 장비

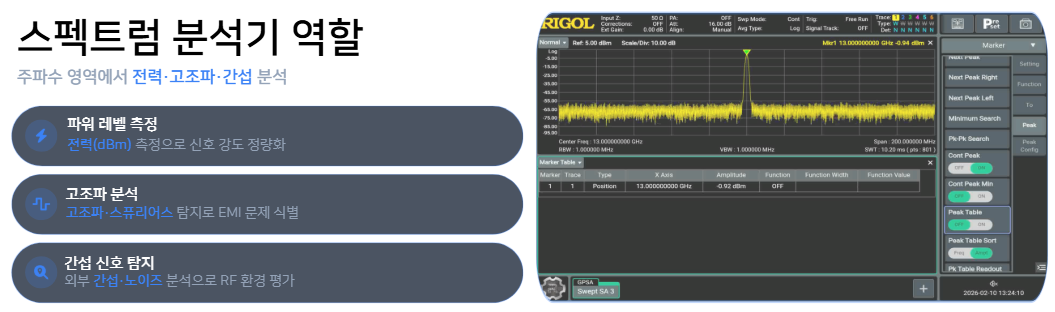

스펙트럼 분석기는 RF 신호를 주파수 영역에서 분석하는 대표적인 계측 장비입니다. 화면의 가로축은 주파수, 세로축은 신호 레벨 또는 전력을 나타냅니다.

스펙트럼 분석기를 사용하면 RF 신호의 중심 주파수, 출력 레벨, 고조파, 스퓨리어스, 노이즈 플로어, 채널 파워, 점유 대역폭 등을 확인할 수 있습니다.

예를 들어 무선 송신기에서 출력되는 신호가 원하는 주파수에서 정확히 발생하는지, 불필요한 고조파가 존재하는지, 인접 채널에 영향을 줄 수 있는 신호가 있는지 확인할 때 스펙트럼 분석기를 사용합니다.

또한 EMI 측정에서도 스펙트럼 분석기는 중요한 역할을 합니다. 디지털 클럭이나 스위칭 신호는 기본 주파수뿐만 아니라 여러 고조파 성분을 포함할 수 있으며, 이러한 고주파 성분이 방사되면 EMI 문제가 발생할 수 있습니다. 따라서 EMI 문제를 분석할 때는 주파수 영역에서 신호를 확인하는 과정이 필요합니다.

네트워크 분석기: RF 부품과 시스템의 특성을 측정하는 장비

네트워크 분석기는 RF 분야에서 매우 중요한 계측 장비입니다. 오실로스코프와 스펙트럼 분석기가 신호를 관찰하는 장비라면, 네트워크 분석기는 RF 부품이나 시스템의 특성을 측정하는 장비입니다.

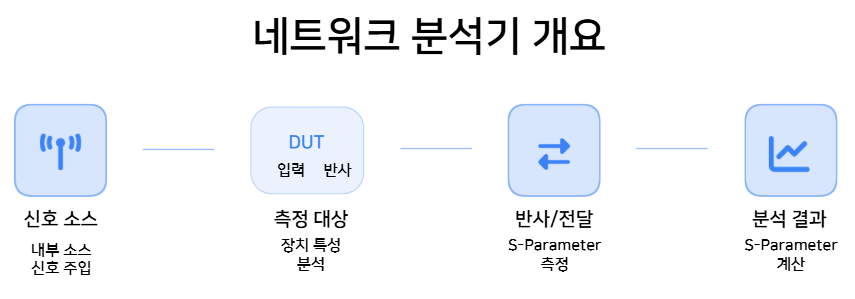

네트워크 분석기는 내부에서 신호를 생성하여 DUT(Device Under Test)에 입력하고, DUT에서 반사되거나 통과한 신호를 측정합니다. 이를 통해 입력 신호가 얼마나 반사되는지, 또는 얼마나 잘 전달되는지를 확인할 수 있습니다.

이때 주로 사용하는 측정 항목이 S-Parameter입니다. 대표적으로 S11은 입력 신호의 반사 특성을 나타내며, S21은 DUT를 통과한 전달 특성을 나타냅니다.

네트워크 분석기는 안테나, 필터, 증폭기, 케이블, 커넥터, 매칭 회로 등 다양한 RF 부품의 성능 검증에 사용됩니다. 특히 RF 설계와 생산 테스트에서는 부품이 원하는 주파수 대역에서 정상적으로 동작하는지 확인하기 위해 필수적으로 사용됩니다.

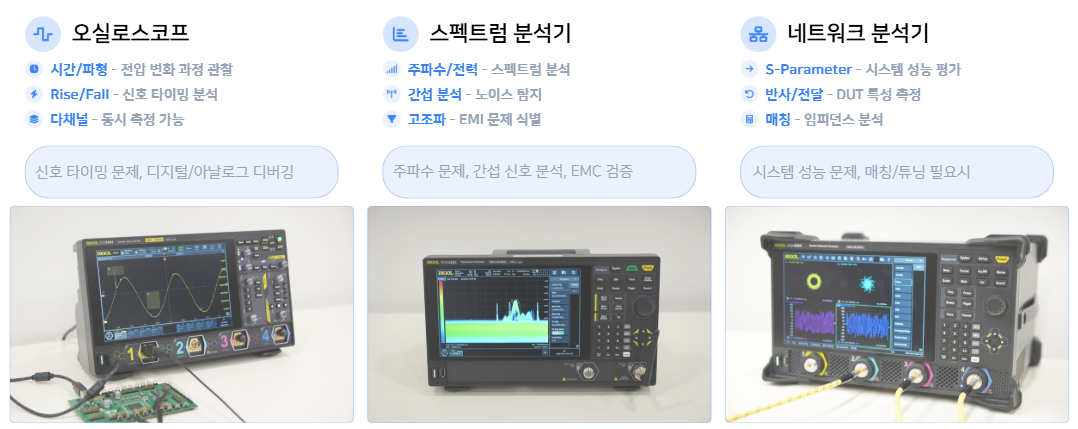

스펙트럼 분석기와 네트워크 분석기의 차이

스펙트럼 분석기와 네트워크 분석기는 모두 RF 분야에서 자주 사용되지만, 측정 목적이 다릅니다.

스펙트럼 분석기는 입력되는 RF 신호를 주파수 영역에서 분석합니다. 즉, 현재 존재하는 신호가 어떤 주파수에서 얼마나 강하게 나타나는지를 확인하는 장비입니다.

반면 네트워크 분석기는 자체 소스를 이용하여 DUT에 신호를 인가하고, 그 응답을 측정합니다. 따라서 신호 자체를 보는 것이 아니라 DUT의 반사, 전달, 손실, 매칭 특성과 같은 고유한 RF 성능을 확인할 수 있습니다.

마무리

RF 측정에서 장비 선택은 매우 중요합니다. 오실로스코프는 시간 영역에서 신호의 변화를 확인하는 장비이고, 스펙트럼 분석기는 주파수 영역에서 RF 신호의 성분을 분석하는 장비입니다. 네트워크 분석기는 RF 부품과 시스템의 반사 및 전달 특성을 측정하는 장비입니다.

따라서 RF 측정을 진행할 때는 먼저 측정 목적을 명확하게 정의해야 합니다. 신호의 시간 변화가 궁금한지, 주파수 성분이 궁금한지, 또는 RF 부품의 성능이 궁금한지에 따라 필요한 장비가 달라집니다.

자주 묻는 질문 (FAQ)

RF 측정에서 오실로스코프는 언제 사용하나요?

오실로스코프는 신호가 시간에 따라 어떻게 변화하는지 확인할 때 사용합니다. Rise Time, Fall Time, Pulse Width, Overshoot, Glitch, 신호 간 지연 시간 등 시간적 특성을 분석하는 데 적합합니다. RF 측정에서는 변조 신호의 기본 형태를 확인하는 데 활용됩니다.

스펙트럼 분석기와 네트워크 분석기의 차이는 무엇인가요?

스펙트럼 분석기는 입력되는 RF 신호를 주파수 영역에서 분석하여 신호의 주파수 성분, 출력 레벨, 고조파, 스퓨리어스 등을 확인합니다. 반면 네트워크 분석기는 자체 소스로 DUT에 신호를 인가하고 반사 및 전달 특성을 측정하여 RF 부품의 성능을 검증합니다.

네트워크 분석기에서 S-Parameter는 무엇을 의미하나요?

S-Parameter는 RF 부품의 반사 및 전달 특성을 나타내는 측정 항목입니다. S11은 입력 신호의 반사 특성을 나타내며 안테나 매칭, Return Loss, VSWR 확인에 사용됩니다. S21은 DUT를 통과한 전달 특성을 나타내며 필터 삽입 손실, 증폭기 Gain, 케이블 손실 측정에 활용됩니다.

EMI 측정에는 어떤 장비를 사용해야 하나요?

EMI 측정에는 스펙트럼 분석기가 적합합니다. 디지털 클럭이나 스위칭 신호는 기본 주파수뿐만 아니라 여러 고조파 성분을 포함할 수 있으며, 이러한 고주파 성분이 방사되면 EMI 문제가 발생합니다. 스펙트럼 분석기를 통해 주파수 영역에서 이러한 성분을 확인할 수 있습니다.

RF 부품의 성능 검증에는 어떤 장비가 필요한가요?

RF 부품의 성능 검증에는 네트워크 분석기가 필수적입니다. 안테나, 필터, 증폭기, 케이블, 커넥터, 매칭 회로 등 다양한 RF 부품이 원하는 주파수 대역에서 정상적으로 동작하는지 확인할 수 있습니다. 특히 RF 설계와 생산 테스트에서 반드시 사용됩니다.
