RF 측정을 진행하다 보면 가장 자주 등장하는 개념 중 하나가 바로 대역폭(Bandwidth)입니다. 대역폭은 무선통신, Wi-Fi, 블루투스, 레이더, 위성 통신 등 다양한 RF 시스템에서 신호의 특성과 측정 조건을 이해하는 데 매우 중요한 요소입니다.

하지만 실제 측정 현장에서는 대역폭이라는 단어가 여러 의미로 사용됩니다. 신호 자체가 차지하는 주파수 범위를 의미하기도 하고, 스펙트럼 분석기가 신호를 측정하는 조건을 의미하기도 합니다. 본 콘텐츠에서는 RF 측정에서 자주 혼동되는 신호대역폭(Signal Bandwidth)과 측정대역폭(Measurement Bandwidth)의 차이를 중심으로, 대역폭이 넓어질수록 발생할 수 있는 주요 측정 이슈를 설명합니다.

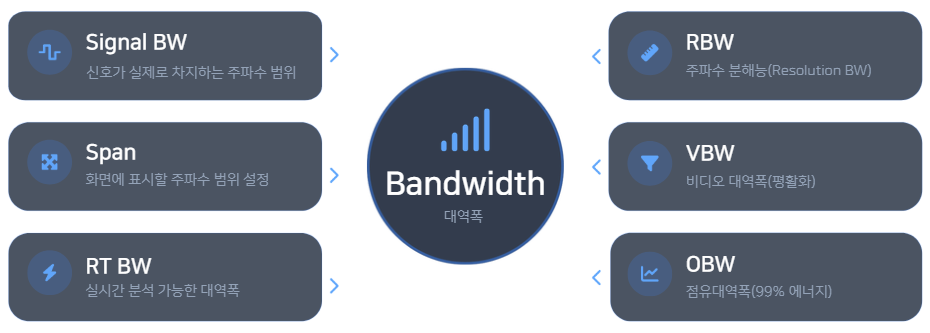

대역폭(Bandwidth)이란 무엇인가?

대역폭은 일반적으로 신호가 차지하는 주파수 범위를 의미합니다. 예를 들어 어떤 RF 신호가 특정 중심 주파수를 기준으로 일정한 폭을 가지고 있다면, 그 폭이 바로 대역폭입니다.

단순한 CW 신호는 매우 좁은 대역폭을 가지지만, 데이터가 실린 변조 신호는 더 넓은 주파수 범위를 차지합니다. Wi-Fi, 5G, OFDM 기반 통신 신호처럼 많은 정보를 전송하는 시스템일수록 더 넓은 대역폭을 사용하는 경우가 많습니다.

따라서 대역폭은 단순히 주파수 범위만을 의미하는 것이 아니라, 신호가 얼마나 많은 정보를 포함하고 있는지, 그리고 측정 장비가 해당 신호를 어떻게 분석해야 하는지를 결정하는 중요한 기준이 됩니다.

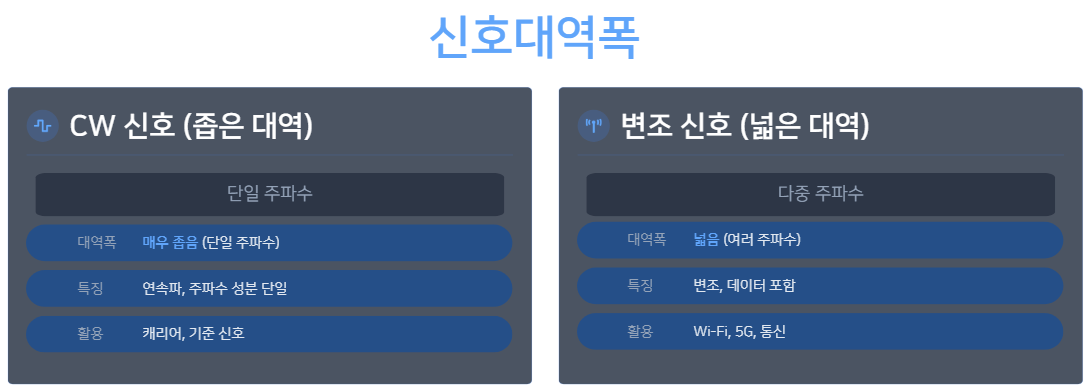

신호대역폭 – 신호가 실제로 차지하는 주파수 범위

신호대역폭(Signal Bandwidth)은 신호 자체가 실제로 차지하는 주파수 범위를 의미합니다. 이는 신호의 종류, 변조 방식, 데이터 속도, 필터 특성 등에 따라 달라집니다.

예를 들어 순수한 사인파 또는 CW 신호는 매우 좁은 대역폭을 갖습니다. 반면 FM, FSK, QAM, OFDM과 같이 변조가 적용된 신호는 중심 주파수 주변으로 에너지가 퍼지면서 더 넓은 대역폭을 차지하게 됩니다.

실제 RF 규격에서는 Occupied Bandwidth, 즉 점유대역폭이라는 개념도 자주 사용됩니다. 이는 신호 에너지의 대부분이 포함되는 주파수 범위를 의미하며, 무선 통신 규격이나 인증 측정에서 중요한 기준으로 활용됩니다.

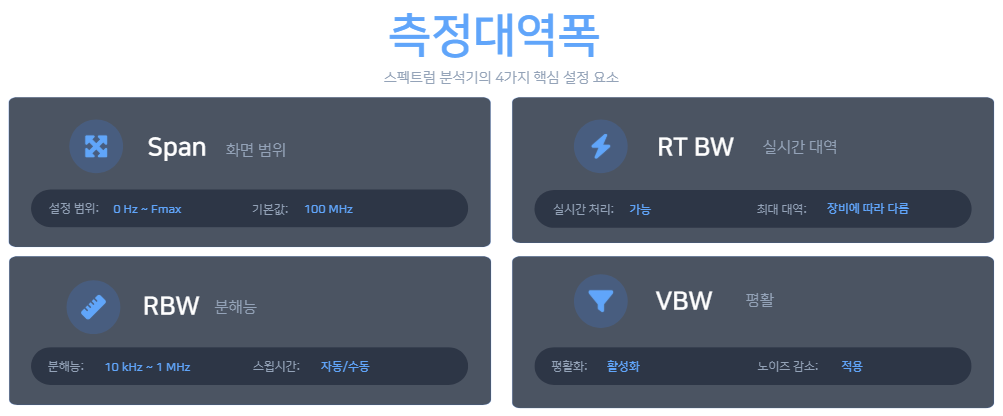

측정대역폭 – 계측기가 신호를 바라보는 방식

측정대역폭(Measurement Bandwidth)은 신호 자체의 특성이 아니라, 스펙트럼 분석기와 같은 계측기가 신호를 어떤 조건으로 측정하는지를 의미합니다.

스펙트럼 분석기에서 측정대역폭과 관련된 대표적인 설정에는 Span, RBW, VBW, Real-Time Bandwidth 등이 있습니다. Span은 화면에 표시되는 전체 주파수 범위이며, RBW는 신호를 얼마나 세밀하게 구분할지를 결정하는 분해능 대역폭입니다. VBW는 표시되는 트레이스를 평활화하는 역할을 하며, Real-Time Bandwidth는 실시간으로 끊김 없이 분석할 수 있는 주파수 범위를 의미합니다.

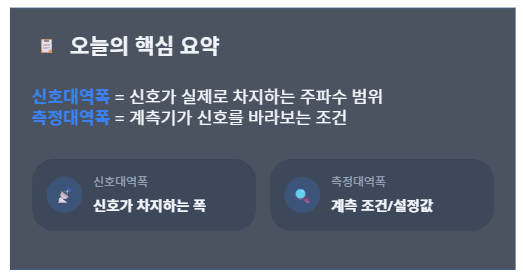

즉 신호대역폭은 신호가 가진 특성이고, 측정대역폭은 사용자가 장비에서 설정하는 측정 조건입니다. 이 두 개념을 혼동하면 측정 결과를 잘못 해석할 수 있으므로 반드시 구분해서 이해해야 합니다.

신호대역폭과 측정대역폭 비교

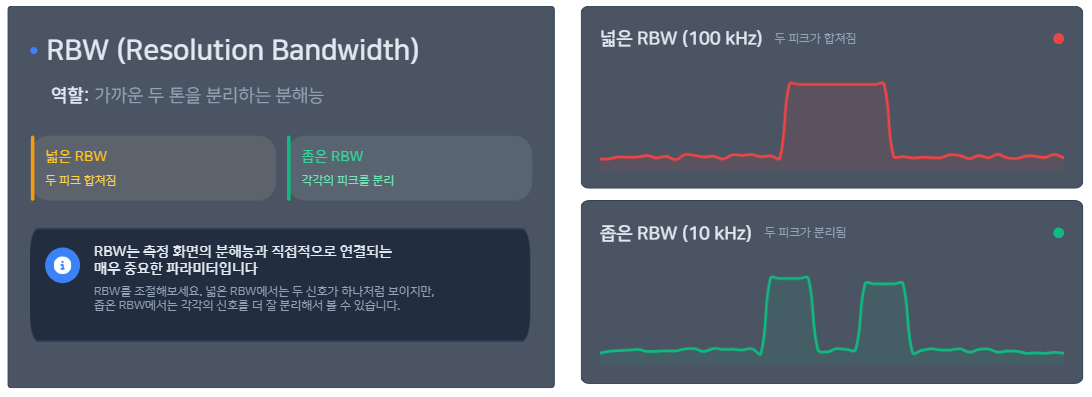

RBW – 가까운 신호를 구분하는 분해능 대역폭

스펙트럼 분석기에서 대역폭을 이해할 때 가장 중요한 설정 중 하나가 RBW(Resolution Bandwidth)입니다. RBW는 가까운 주파수에 위치한 두 개의 신호를 얼마나 잘 구분할 수 있는지를 결정합니다.

RBW가 너무 넓으면 서로 가까운 두 신호가 하나의 신호처럼 보일 수 있습니다. 반대로 RBW를 좁히면 두 신호를 더 세밀하게 분리해서 확인할 수 있습니다. 따라서 고조파, 스퓨리어스, 인접 신호를 분석할 때는 측정 목적에 맞는 RBW 설정이 중요합니다.

다만 RBW를 좁히면 측정 시간이 길어질 수 있습니다. 즉 RBW 설정은 분해능과 측정 속도 사이의 균형을 고려해서 선택해야 합니다.

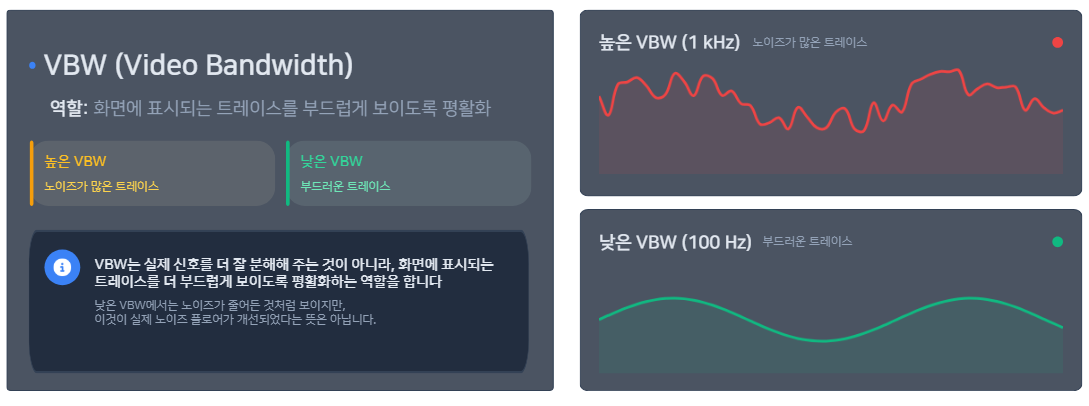

VBW – 화면 표시를 부드럽게 만드는 설정

VBW(Video Bandwidth)는 스펙트럼 분석기 화면에 표시되는 트레이스를 평활화하는 설정입니다. VBW를 낮추면 화면상의 노이즈가 줄어든 것처럼 보이며, 트레이스가 더 부드럽게 표시됩니다.

하지만 VBW는 실제 신호 분해능을 높이거나 노이즈 플로어 자체를 낮추는 설정은 아닙니다. 즉 VBW는 측정 결과의 표시 방식에 영향을 주는 요소이며, 실제 신호를 분리하는 역할은 RBW가 담당합니다.

따라서 RF 측정에서는 RBW와 VBW의 역할을 정확히 구분해야 합니다. RBW는 신호를 얼마나 세밀하게 볼 것인지에 영향을 주고, VBW는 화면을 얼마나 안정적으로 표시할 것인지에 영향을 줍니다.

대역폭이 넓어질수록 발생하는 문제

대역폭을 넓히면 더 많은 신호를 한 번에 볼 수 있다는 장점이 있습니다. 하지만 대역폭을 넓게 설정한다고 해서 항상 측정이 더 정확해지는 것은 아닙니다. 오히려 측정 목적에 맞지 않게 대역폭을 넓히면 노이즈 증가, 분해능 저하, 장비 입력단 과부하와 같은 문제가 발생할 수 있습니다.

RF 측정에서는 원하는 신호를 정확히 보기 위해 필요한 만큼의 대역폭을 설정하는 것이 중요합니다. 즉 대역폭은 무조건 넓게 설정하는 것이 아니라, 신호 특성과 측정 목적에 맞게 최적화해야 하는 요소입니다.

1. 노이즈 플로어 증가

대역폭이 넓어질수록 더 많은 노이즈가 함께 포함됩니다. 특히 RBW를 넓게 설정하면 스펙트럼 분석기 화면에서 보이는 평균 노이즈 레벨이 상승할 수 있습니다.

이로 인해 작은 신호가 노이즈에 묻혀 보이지 않거나, 실제보다 신호 품질이 나쁘게 보일 수 있습니다. 따라서 저레벨 신호나 작은 스퓨리어스 신호를 확인해야 하는 경우에는 RBW를 적절히 줄여 노이즈 영향을 낮추는 것이 도움이 됩니다.

2. 분해능과 측정 속도의 트레이드오프

RBW를 좁히면 가까운 신호를 더 잘 구분할 수 있고 노이즈 플로어도 낮아지는 효과가 있습니다. 하지만 좁은 RBW는 더 긴 측정 시간을 필요로 합니다.

반대로 RBW를 넓히면 측정 속도는 빨라지지만, 가까운 신호가 하나로 합쳐져 보이거나 작은 신호를 놓칠 수 있습니다. 따라서 실제 측정에서는 빠른 측정과 높은 분해능 사이에서 적절한 균형을 선택해야 합니다.

3. 프론트엔드 부담과 다이내믹레인지 문제

넓은 대역폭으로 신호를 받아들이면 원하는 신호뿐만 아니라 주변의 강한 신호도 함께 입력될 수 있습니다. 이 경우 스펙트럼 분석기 내부의 믹서, 증폭기, 프론트엔드 회로에 부담이 커질 수 있습니다.

입력 레벨이 너무 높으면 압축, 왜곡, 스퓨리어스 성분이 발생할 수 있으며, 이는 측정 결과의 신뢰도를 떨어뜨릴 수 있습니다. 따라서 RF 측정에서는 Reference Level, Attenuation, Preamp 설정을 신호 조건에 맞게 조정하는 것이 중요합니다.

4. 데이터 처리량 증가

실시간 스펙트럼 분석기에서 넓은 대역폭을 분석하려면 더 높은 샘플링 속도와 더 많은 데이터 처리 성능이 필요합니다. 특히 순간적으로 발생하는 과도 신호나 간헐 신호를 포착하려면 장비의 Real-Time Bandwidth와 내부 처리 성능이 중요합니다.

즉 넓은 대역폭 측정은 단순히 화면을 넓게 보는 것이 아니라, 더 많은 데이터를 빠르게 수집하고 분석하는 과정입니다. 따라서 광대역 신호를 분석할 때는 장비의 대역폭 사양과 실시간 처리 성능을 함께 확인해야 합니다.

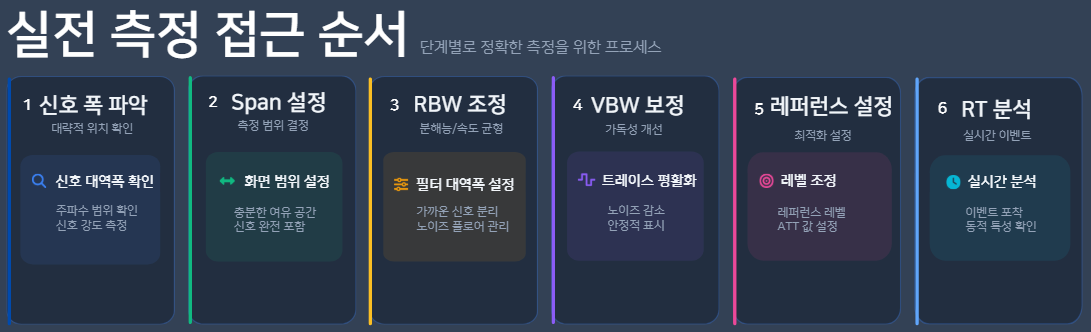

RF 대역폭 측정 설정 가이드

RF 측정에서 대역폭 이해가 중요한 이유

RF 측정의 핵심은 단순히 신호가 존재하는지 확인하는 것이 아니라, 해당 신호가 어느 주파수 범위를 차지하고 있으며, 측정 장비가 어떤 조건으로 그 신호를 보고 있는지 정확히 이해하는 것입니다.

특히 무선통신 신호 분석, EMI 문제 확인, 스퓨리어스 측정, 인접 채널 간섭 분석, 실시간 스펙트럼 모니터링에서는 대역폭 설정이 측정 결과에 큰 영향을 줍니다.

신호대역폭과 측정대역폭의 차이를 이해하고, RBW와 VBW를 목적에 맞게 설정하면 스펙트럼 분석기 화면을 보다 정확하게 해석할 수 있으며, RF 시스템의 문제 원인도 더욱 효과적으로 분석할 수 있습니다.

마무리

대역폭은 RF 측정에서 가장 기본적이면서도 중요한 개념입니다. 신호대역폭은 신호가 실제로 차지하는 주파수 범위이며, 측정대역폭은 계측기가 신호를 어떤 조건으로 분석하는지를 의미합니다.

또한 대역폭이 넓어질수록 더 많은 신호를 볼 수 있지만, 동시에 노이즈 증가, 분해능 저하, 프론트엔드 부담, 데이터 처리량 증가와 같은 문제도 함께 고려해야 합니다.

따라서 RF 측정에서는 대역폭을 무조건 넓게 설정하는 것이 아니라, 측정 목적과 신호 특성에 맞게 최적화하는 것이 중요합니다. 이러한 개념을 이해하면 스펙트럼 분석기를 더욱 정확하고 효율적으로 활용할 수 있습니다.
