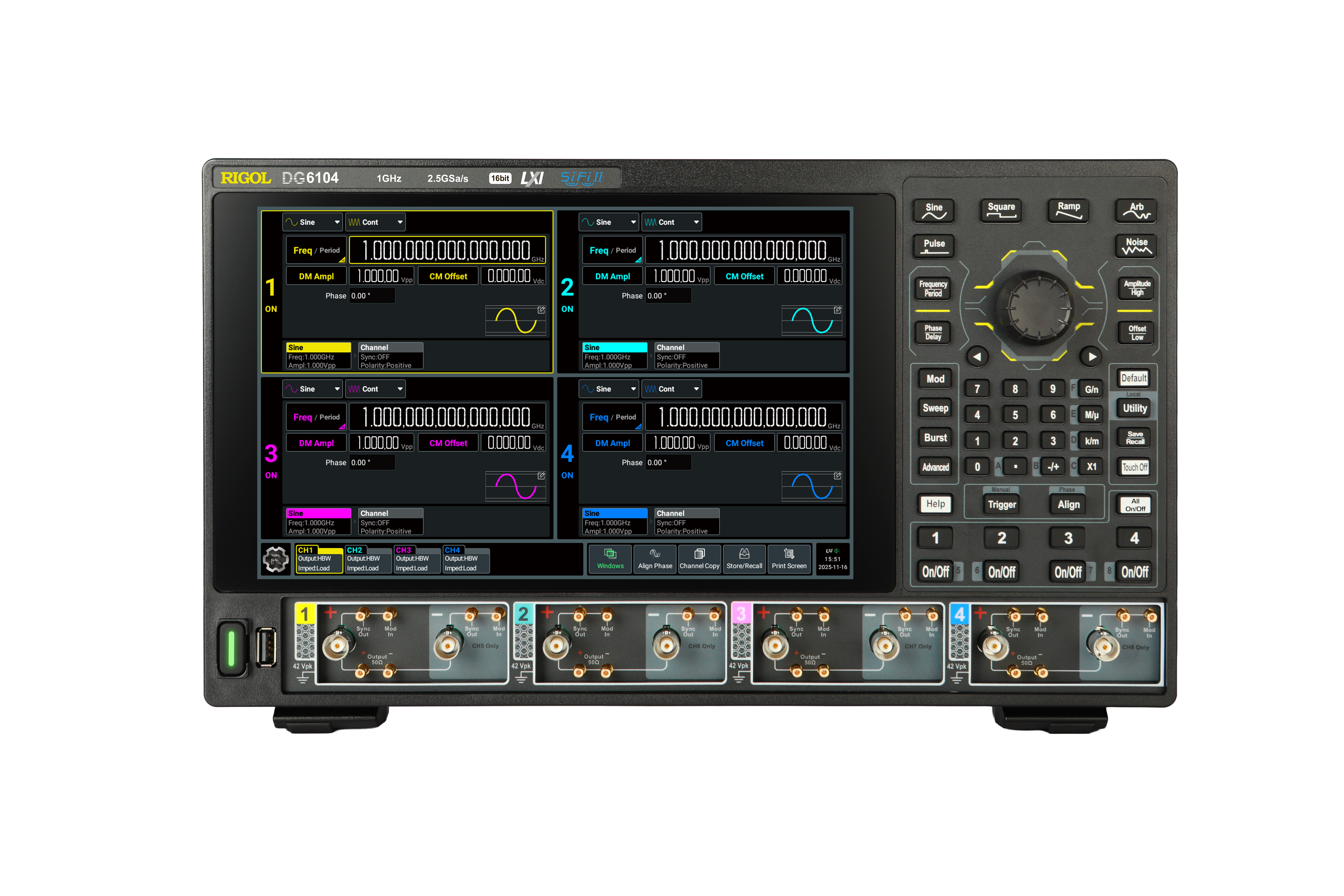

RIGOL Technologies에서는 최대 1 GHz 출력 주파수와 16비트 고해상도를 지원하는 차세대 플래그십 신호발생기 DG6000 시리즈(Function/Arbitrary Waveform Generator)를 새롭게 출시했습니다.

DG6000 시리즈는 고전압 차동 신호를 직접 구동할 수 있는 Native Direct Drive 구조를 기반으로 설계되었으며, 외부 전력 증폭기나 Balun 없이도 강력한 차동 신호를 직접 출력할 수 있습니다. 이를 통해 기존 신호 체인의 복잡도를 크게 줄이고 보다 정확하고 안정적인 테스트 신호 환경을 제공합니다.

또한 최대 1 GHz 대역폭, 2.5 GSa/s 샘플링 속도, 16비트 수직 해상도를 결합하여 고속 디지털 및 RF 신호 생성 환경에서도 높은 신호 정확도와 우수한 파형 재현성을 제공합니다.

주요 사양

• 최대 출력 주파수: 1 GHz
• 샘플 속도: 2.5 GSa/s
• 수직 해상도: 16 bits
• 채널 수: 4 CH
• 임의 파형 메모리: 최대 512 Mpts/CH (옵션)
• 사각파 주파수: 최대 300 MHz
• 사각파 상승/하강 시간: 350 ps (typ.)

DG6000 시리즈는 함수발생기, 임의파형발생기, 펄스 발생기, 노이즈 발생기, 변조 신호 생성 기능 등을 통합한 멀티 기능 신호발생기로 다양한 전자 테스트 환경에서 활용될 수 있습니다.

외부 증폭기 없이 고전압 차동 신호 직접 구동

DG6000은 4채널 모두 차동 출력(Differential Output)을 지원하며 HBW(High Bandwidth), AMP(High Amplitude), SND(Single-ended) 모드를 선택할 수 있습니다.

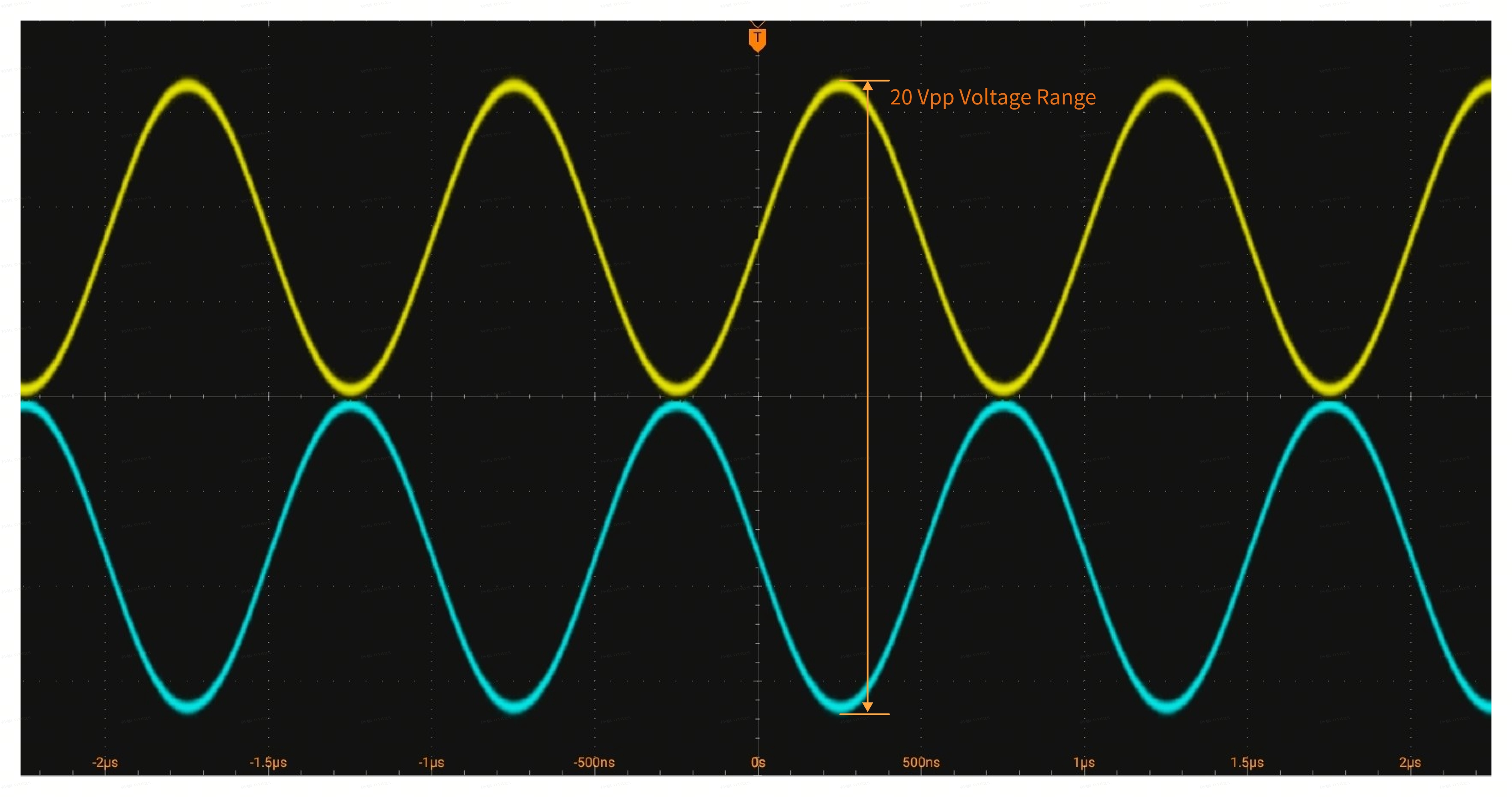

특히 AMP 모드에서는 최대 20 Vpp(100 Ω)의 고전압 차동 신호를 직접 출력할 수 있어 SiC 및 GaN 전력 반도체의 게이트 구동 테스트나 고전압 차동 버스 테스트 환경에서도 외부 증폭기 없이 직접 구동이 가능합니다.

이를 통해 신호 경로를 단순화하고 측정 정확도를 향상시킬 수 있습니다.

350 ps 초고속 사각파로 고속 디지털 테스트 지원

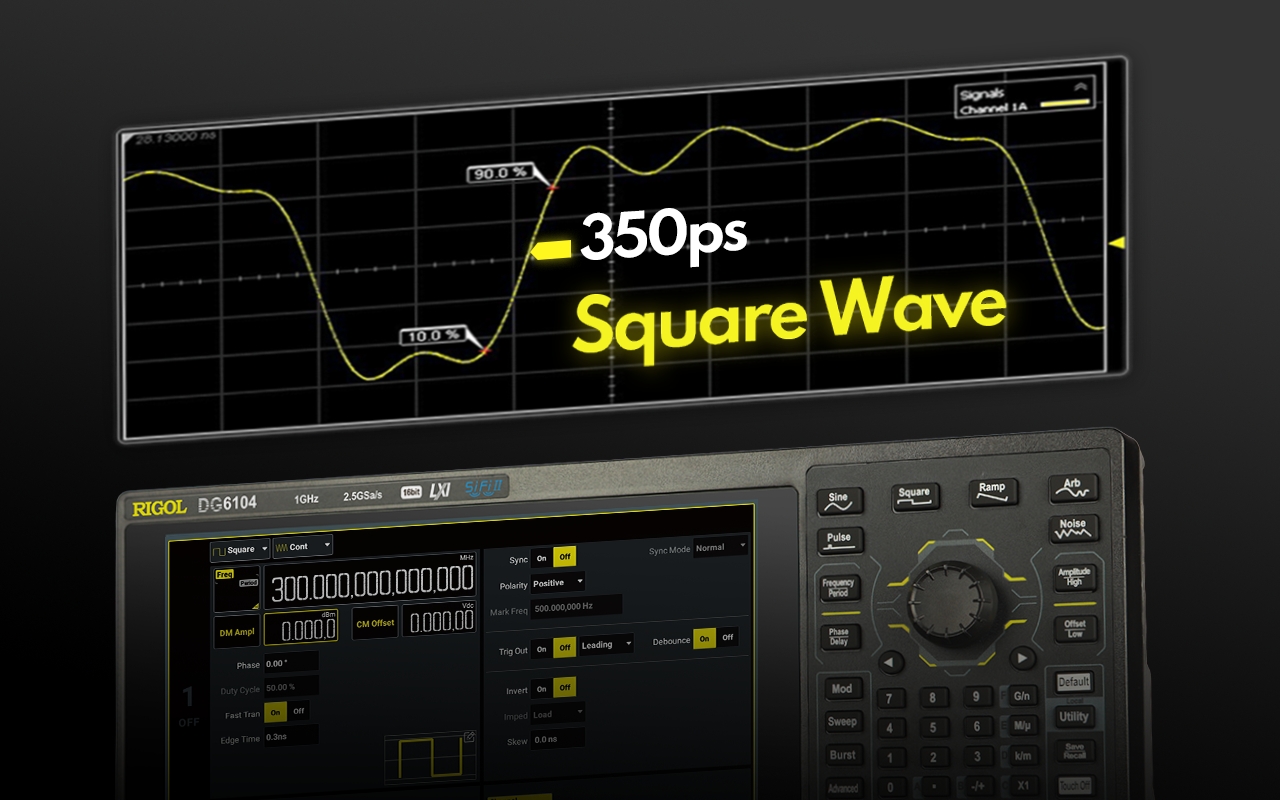

DG6000 시리즈는 Fast Edge 모드에서 사각파 상승 및 하강 시간이 typical 350 ps 수준으로 고속 디지털 신호 검증 환경에 적합한 클록 소스를 제공합니다.

최대 300 MHz 사각파 출력을 지원하여 고속 인터페이스 검증, 디지털 논리 회로 테스트, Setup/Hold Time 검증 등 다양한 디지털 시스템 테스트에 활용될 수 있습니다.

채널 완전 절연 설계로 안정적인 플로팅 측정 지원

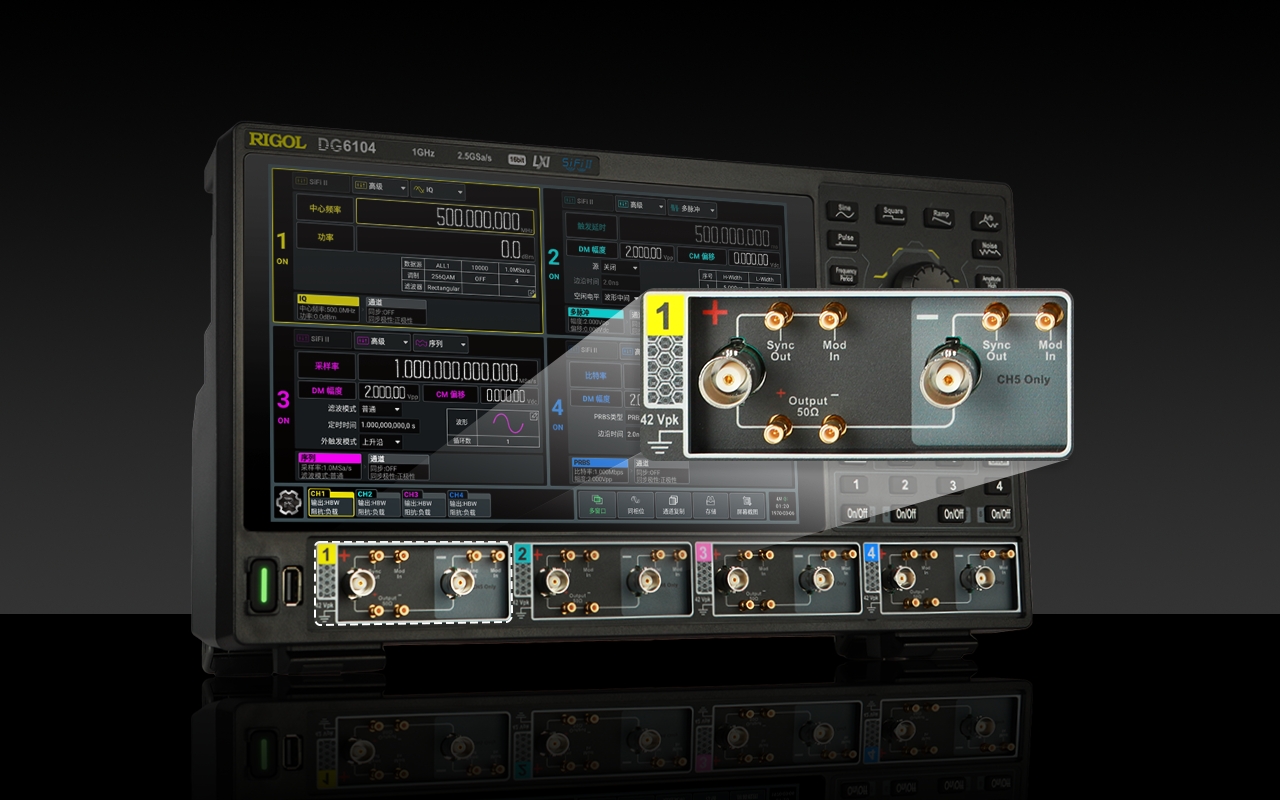

DG6000은 채널 간 완전 절연 설계를 적용하여 각 채널이 독립적인 플로팅 기준을 갖도록 설계되었습니다.

이 구조는 접지 루프(Ground Loop)를 효과적으로 차단하고 채널 간 간섭을 최소화하여 다중 전원 테스트, 산업 환경의 플로팅 측정, 생체 신호 시뮬레이션 등에서 안정적인 테스트 환경을 제공합니다.

1 GHz 대역폭과 16비트 고해상도로 정밀한 파형 생성

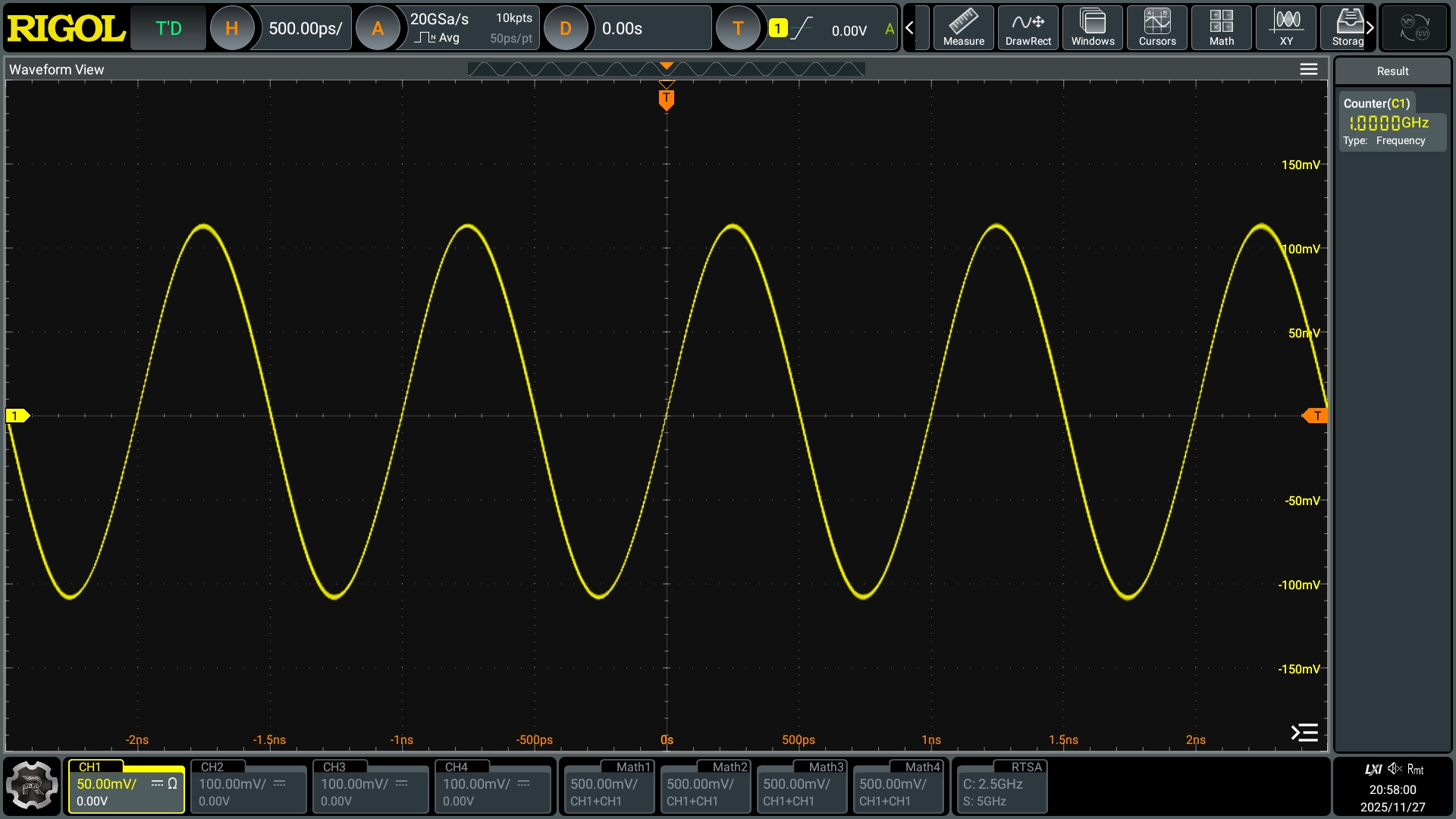

DG6000은 최대 1 GHz 사인파 출력과 16비트 수직 해상도를 통해 넓은 주파수 범위와 높은 파형 정확도를 동시에 제공합니다.

기존 14비트 장비 대비 약 4배 향상된 신호 표현 해상도를 제공하여 대진폭 신호에서도 미세한 파형 디테일까지 정확하게 재현할 수 있습니다.

최대 512 Mpts 깊은 메모리로 실제 환경 파형 재현

DG6000 시리즈는 채널당 최대 512 Mpts의 깊은 파형 메모리를 지원하여 장시간의 실제 측정 데이터를 그대로 재생하거나 복잡한 비주기 신호를 생성할 수 있습니다.

이를 통해 레이더, 소나, 통신 시스템 테스트와 같은 실제 환경 기반 시뮬레이션을 보다 정확하게 구현할 수 있습니다.

다양한 고급 신호 생성 기능 제공

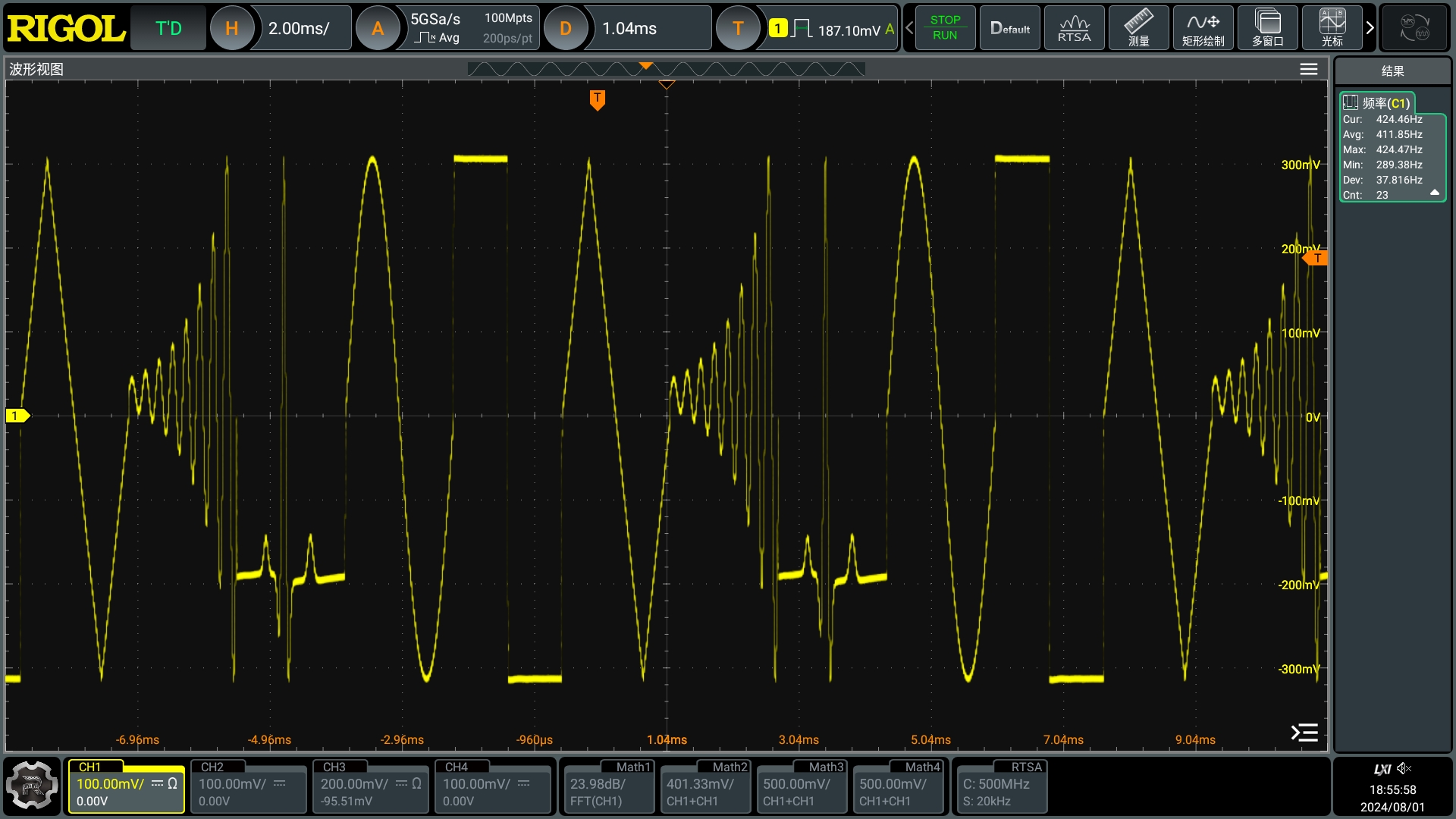

DG6000은 Sequence, PRBS, Multi-tone, Pattern, Multi-pulse, IQ 변조 등 다양한 고급 신호 생성 기능을 기본으로 제공합니다.

이를 통해 통신 시스템 테스트, 반도체 테스트, 오디오 분석, 디지털 인터페이스 검증 등 다양한 분야에서 하나의 장비로 다양한 테스트 환경을 구축할 수 있습니다.

다양한 산업 분야에서 활용 가능한 차세대 신호발생기

DG6000 시리즈는 고속 디지털 회로 테스트, 전력 반도체 구동 테스트, RF 및 통신 신호 생성, 과학 연구 및 시스템 검증 등 다양한 산업 분야에서 활용될 수 있습니다.

RIGOL의 차세대 플래그십 신호발생기 DG6000 시리즈는 복잡한 신호 생성 환경을 단순화하면서도 높은 성능과 정확도를 제공하는 통합 테스트 솔루션입니다.
