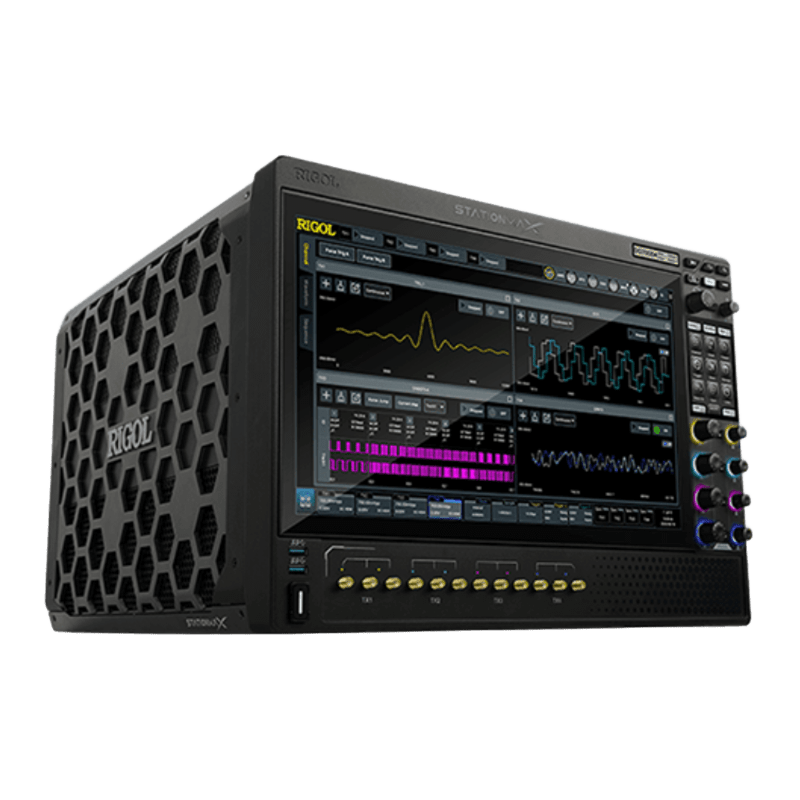

DG70000 시리즈 함수/임의 파형 발생기 탐색하기
복잡한 전자기장 시나리오 시뮬레이션
실험실 조건에서 복잡하고 밀집되며 동적으로 변화하는 전자기 환경을 구축하여 실제 환경에서의 전자기 복사 상황을 모의합니다. 재현 가능한 방식으로 모델 최적화 속도를 효과적으로 촉진하고 측정 대상 시스템의 복잡한 전자기 환경에 대한 적응성 및 간섭 방지 성능을 평가합니다.
고속 인터페이스 수신 테스트
수신 테스트에서는 신호원이 다양한 테스트 패턴을 생성할 수 있고 정확하게 제어 가능한 신호 감쇠 능력을 동시에 보유해야 합니다. 이를 통해 표준에서 정의한 최악의 조건을 시뮬레이션하고 측정 대상 소자에 대한 강화 테스트를 수행할 수 있습니다.
100Sa/s~12GSa/s 가변 샘플링 속도로 신호 세부 사항을 진실하게 재현합니다
새로운 기술 플랫폼을 통해 100Sa/s~12GSa/s의 가변 샘플링 속도를 구현하여 최소 400ps의 좁은 펄스를 재현하고 신호를 진정으로 복원할 수 있습니다.
DC~5GHz 출력 주파수 범위로 더 많은 시나리오 애플리케이션을 충족합니다.
더 넓은 주파수 출력 범위를 제공하여 더 많은 시나리오 요구 사항에 적용됩니다.
16비트 수직 해상도, 레벨 양자화가 더 정교해지고, 파형 품질이 더 높아집니다
고샘플링을 수행하는 동시에 16비트 수직 해상도를 제공합니다. 12비트 또는 14비트 수직 해상도와 비교하여 16비트 수직 해상도는 더 세밀한 양자화 레벨을 가지며 출력 신호의 품질을 보장합니다.
1.5GHz 변조 대역폭을 지원하여 다양한 광대역 신형 무선 표준을 충족합니다.
최대 1.5GHz의 변조 대역폭과 디지털 업컨버전 기능을 가지며, IQ 변조기를 통해 1024QAM/256QAM 등 다양한 변조 방식을 출력할 수 있습니다. 내장된 주파수 홉핑 모드(주파수 홉핑 간격 최소 128ns)와 결합하여 다양한 광대역 신형 무선 표준을 충족합니다.
단일 채널 1.5Gpts 웨이브 테이블 길이로 고 샘플링 속도에서 긴 신호 출력을 보장합니다
단일 채널에서 최대 1.5G 샘플 포인트를 제공합니다. 시퀀스 편집기는 최대 16k 파형 세그먼트와 유연한 조정 기능을 지원하며, 장시간의 신호 재생 및 시퀀스 점프 등의 기능을 충족합니다.
순수 신호 보장, -70dBc 무 스퓨리어스 동적 범위, 10ps 총 지터
고순도 신호 출력을 제공하며, -70dBc 무 스퓨리어스 동적 범위, 10ps 총 지터, 350fs 랜덤 지터로 테스트의 실제 효과를 보장합니다.

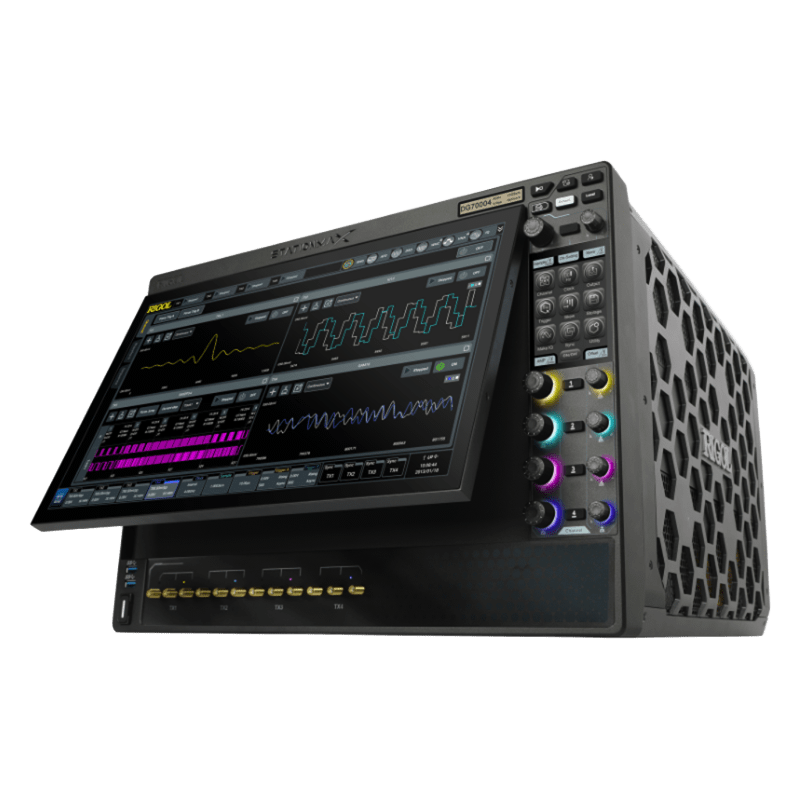

15.6인치 대형 화면 디자인, 전동으로 화면 시야각 조절 가능
15.6인치 2K 고해상도 터치 디스플레이와 사용자 친화적인 UI 인터페이스 디자인을 기반으로 엔지니어는 PC 없이 모든 작업을 완료할 수 있습니다. 전동식으로 시야각을 조절할 수 있어 사용자의 다각도 파형 편집 작업에 적합합니다.
|
이름
|
버전
|
출시일
|
|---|---|---|
DG70000 UserGuide
|
UGB13100-1110
|
2023-01-30
|
|
RM7011 RackmountKit
|
RKB13X00-1110
|
2025-11-10
|
|
이름
|
버전
|
출시일
|
|---|---|---|
|
DG70000 DataSheet
|
DSB13103-1110
|
2024-10-10
|
|
이름
|
버전
|
출시일
|
|---|---|---|
|
DG70000 ProgrammingGuide
|
PGB13100-1110
|
2023-01-30
|
|
이름
|
버전
|
출시일
|
|---|---|---|
|
DG70000 QuickGuide
|
QGB13100-1110
|
2023-01-30
|
|
이름
|
버전
|
출시일
|
|---|---|---|
|
MAXDG70000 OpenSourceAcknowledgment
|
V1.0
|
2023-01-30
|
|
이름
|
버전
|
출시일
|
|---|---|---|
DG70000 Firmware
|
00.01.03.00.00
|
2024-12-05
|
