广播电视设备技术指标检测与调试，是改善传输与播出质量、核查覆盖效果、保护并合理利用频谱资源、加强安全播出管理的基础手段，也是各级台站科学管理与自我监督机制的重要组成部分。随着系统从标清向超高清（4K/8K）、从传统单向播出向全媒体交互演进，基带视频、IP 数据流与射频传输交织，链路复杂度显著上升。

广播电视发射传输可理解为一场跨环节的精密“接力”。链路通常始于演播室信号产生：摄像与音频采集后形成未经压缩的 SDI 基带信号，数据量大，需经编码与复用压缩打包为标准传输码流（TS 流），再送往发射台。发射阶段中，激励器将码流调制到指定射频，高功率放大器将射频放大至播出所需电平；信号经馈线与天馈系统辐射为电磁波，最终到达接收端。该过程对调制质量极度敏感：细微失真可能被高功率环节放大，直接表现为接收端画面不稳定或指标劣化，因此需要在各环节建立可量化、可重复的测试与监测方法。围绕“安全播出”，维护团队通常需要在信号源头用示波器分析 SDI 眼图与抖动；在信号处理环节关注 TS 流完整性与协议一致性；在发射环节控制调制质量（如 MER/EVM）与功率效率；在天馈侧通过测试降低驻波风险；在应急场景下捕获瞬态异常并快速溯源。

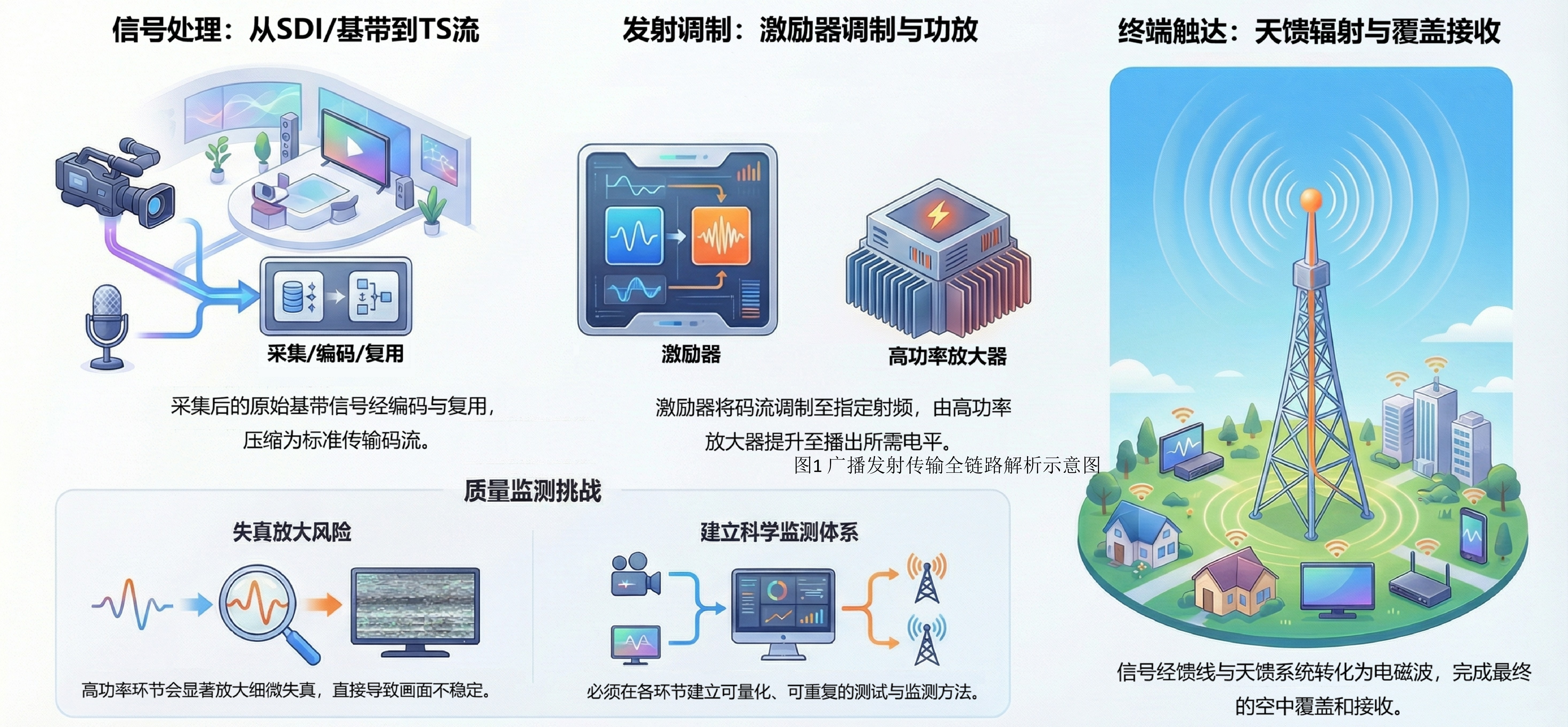

广播发射传输全链路解析示意图

性能验证闭环：信号发生器输出标准视频测试波形，示波器在源端测量幅度、同步与边沿等指标；再将同一标准信号送入发射链路，由接收端还原图形，从而验证“源—射—收”一致性。

替代法排障：在输出异常而故障点不清时，用信号发生器模拟前级输出并注入后级；若后级随之恢复，可将故障范围收窄至前级模块（如编码或预处理），减少盲拆盲换。

链路环节与典型测试关注点

多环节耦合，根因难判

眼图或画面异常可能来自源端、码流、调制、功放或天馈反射等多重因素；若缺乏可追溯的标准激励，容易将问题误判为单一模块，导致重复迭代。

指标维度多、窗口时间短

安全播出要求下，排障往往需在极短时间内完成分段验证；仪器需支持快速切换测试图形、稳定重复输出，并与示波器触发与测量流程顺畅衔接。

多路激励与远程运维需求

复杂链路可能同时需要主通道测试信号与辅助偏置/同步；台站分布广时，还需降低现场操作负担，支持远程参数下发与复测。

RIGOL方案总览

标准图形输出与源端“体检”

在日常维护中，信号发生器可作为标准参考源。由 DG5254 Pro 输出彩条、多波群、阶梯波等标准视频测试波形，示波器测量视频幅度、同步脉冲宽度与上升沿等关键量，确认激励源符合广播级基准后，再将该标准信号送入电视发射链路，从源头剔除“源端不确定度”。若发射与接收环节正常，接收端应稳定还原测试图形，从而直观验证从信号源到发射终端的链路完整性。

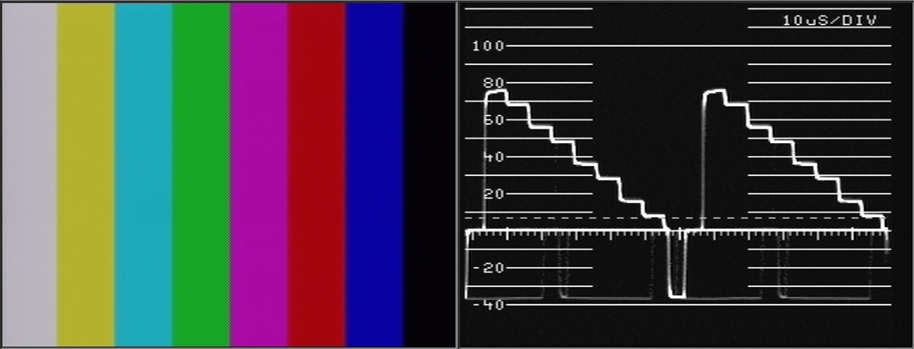

彩条信号屏幕图与示波器波形图

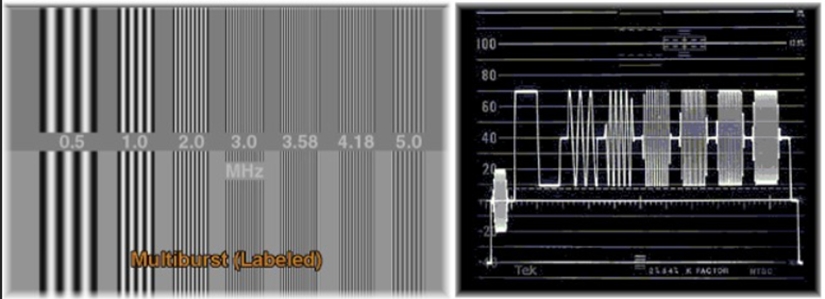

NTSC制（美国/日本标准）TV信号屏幕图与示波器波形图

替代法分段定位

当发射系统出现无输出或信号畸变且故障点不明时，可将信号发生器配置为模拟前级输出，直接注入后级输入。若后级随之恢复正常、发射指标回归标准，则可将故障范围缩小至前级模块（如编码器或预处理单元）。通过分段隔离，可在播出事故抢修窗口内缩短定位时间。

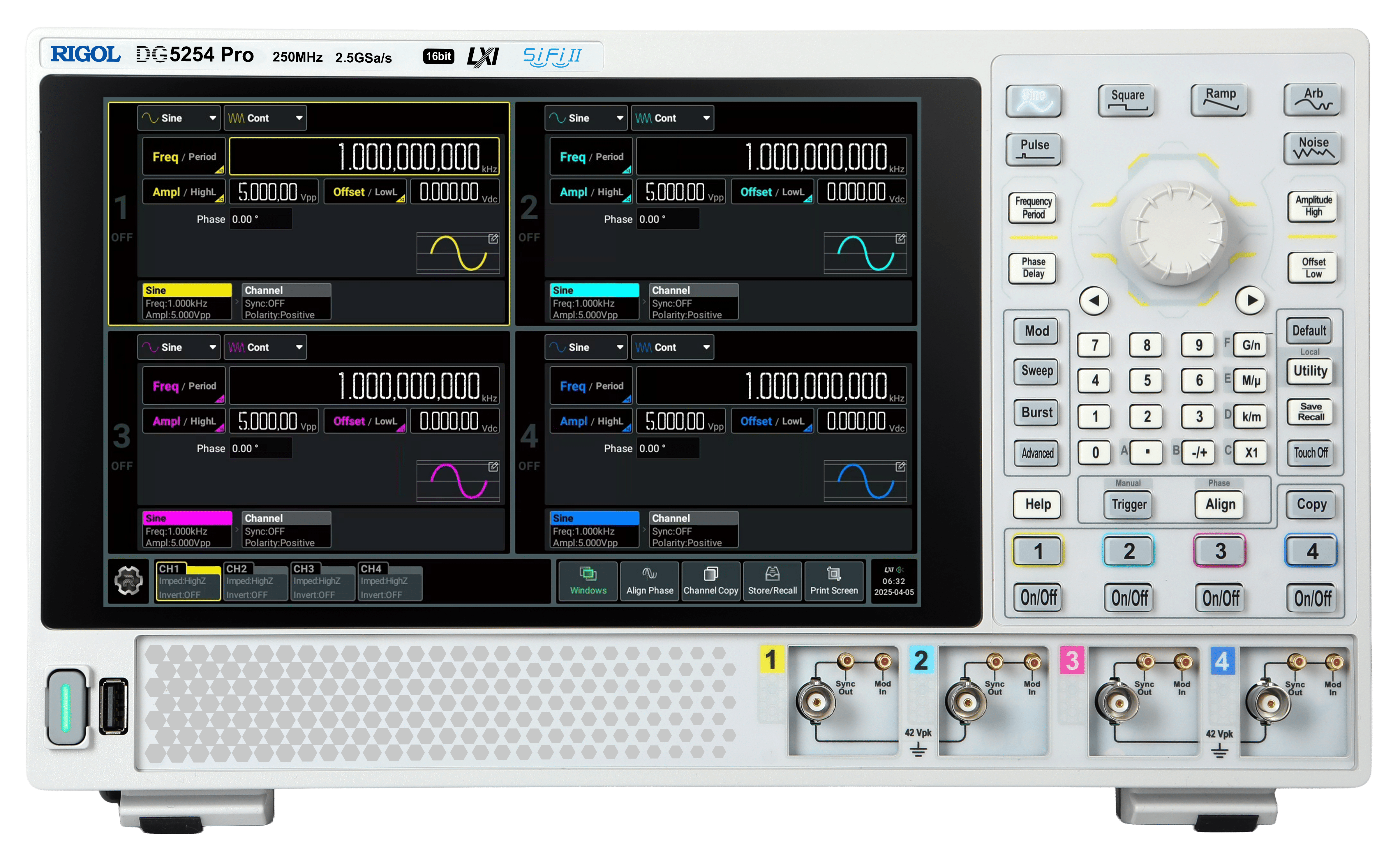

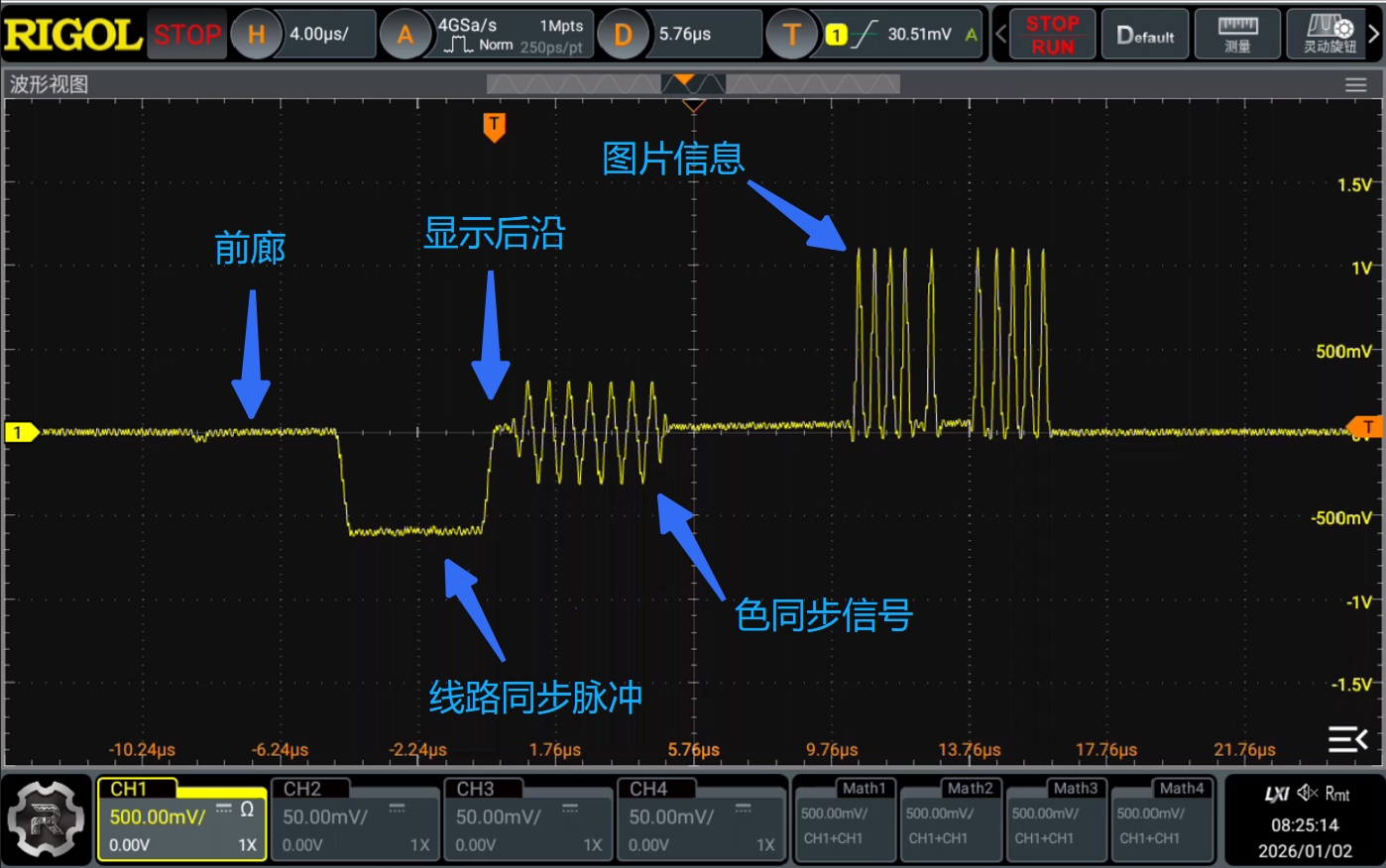

DG5254pro信号源直接输出TV信号

多通道、高分辨率与远程协同

多通道激励：2 / 4 / 8 通道配置可覆盖多路前级或复杂码型场景，支撑分段验证。

高保真标准参考：16 bit 垂直分辨率与 2.5 GSa/s 采样率（以机型规格为准），相较传统 8 bit 源端可提供更高动态范围与波形细节，利于严格比对广播级模板。

交互与远程：10.1 英寸触控大屏便于多通道同屏配置；Web Control 支持网络侧远程控制，适配异地协同与无人值守复测。
