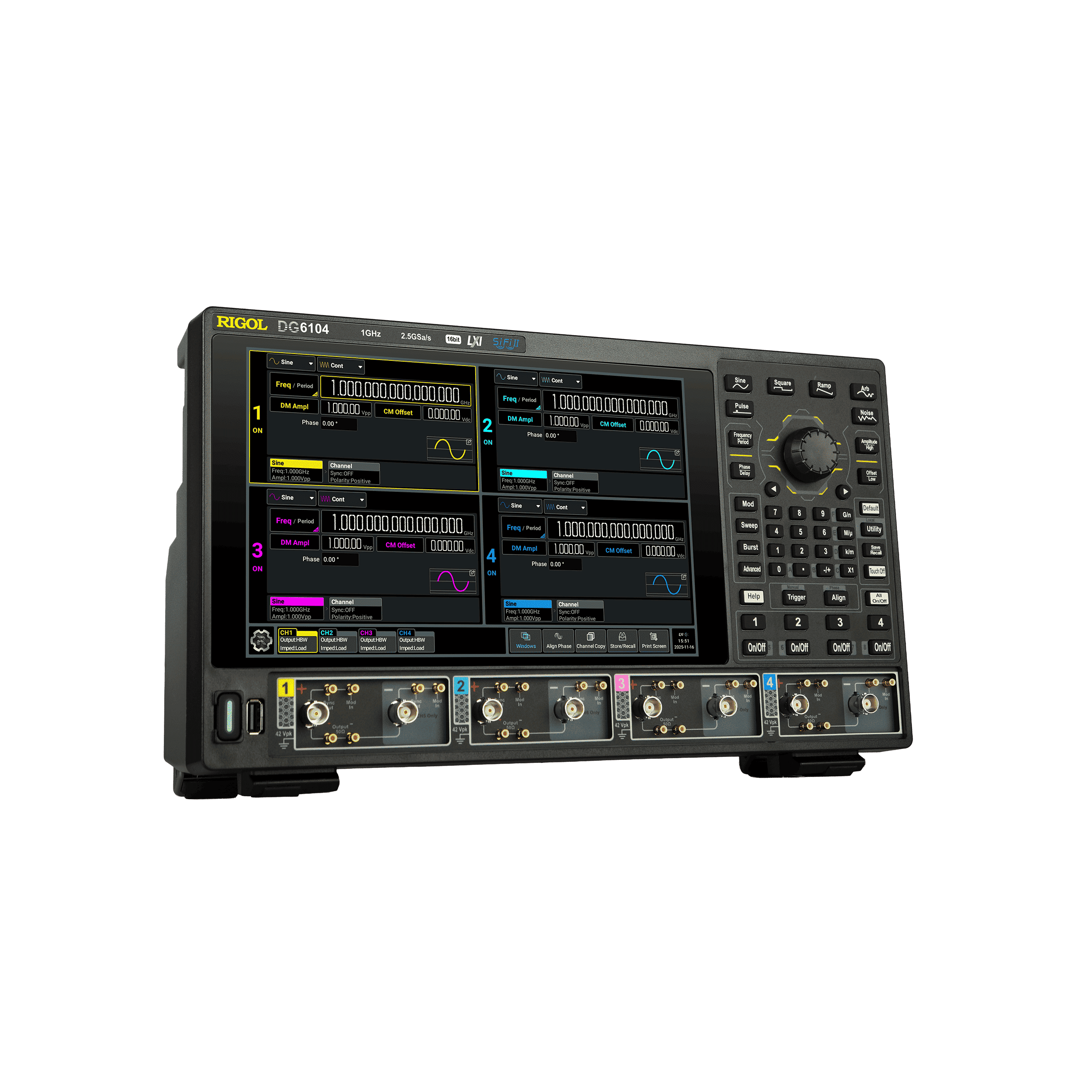

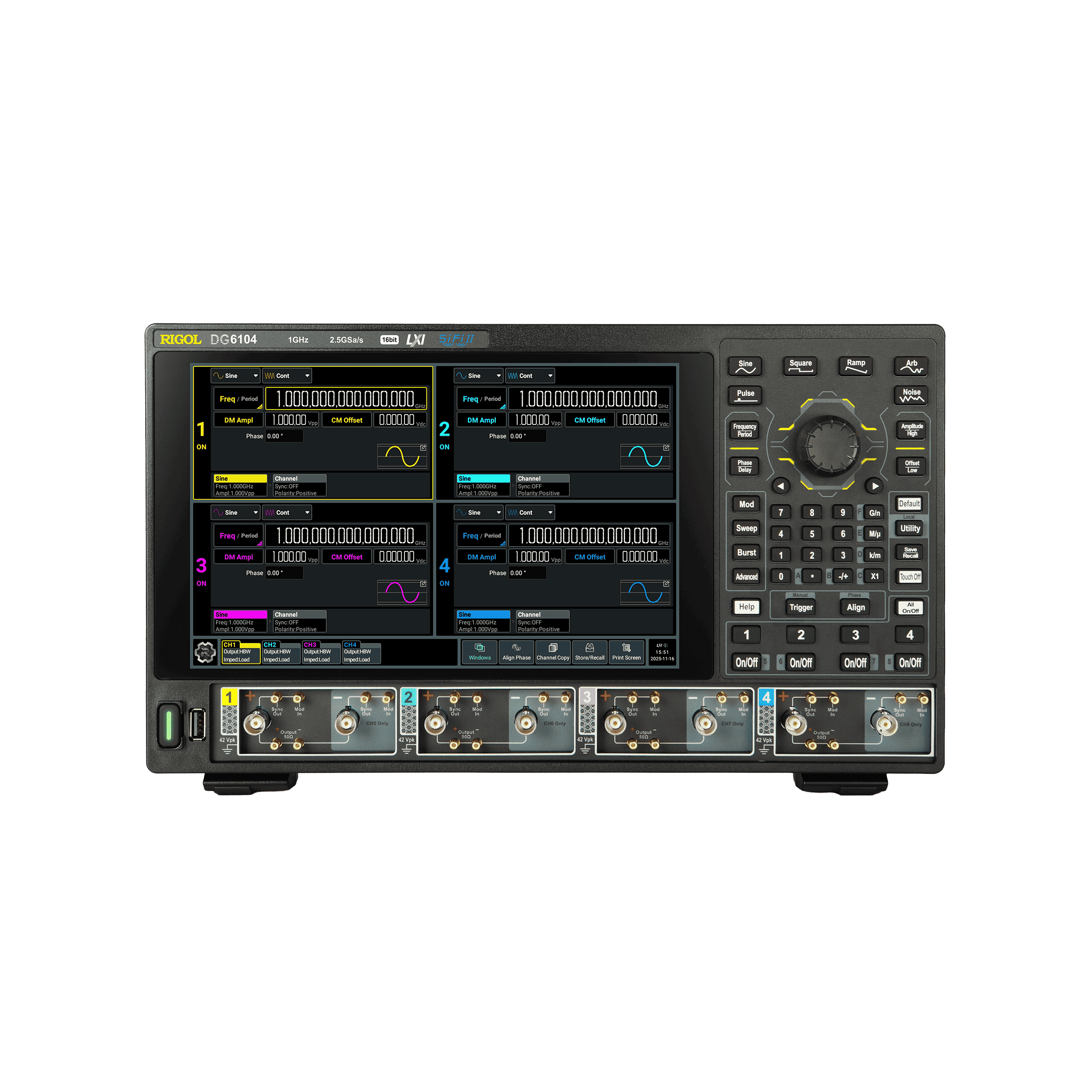

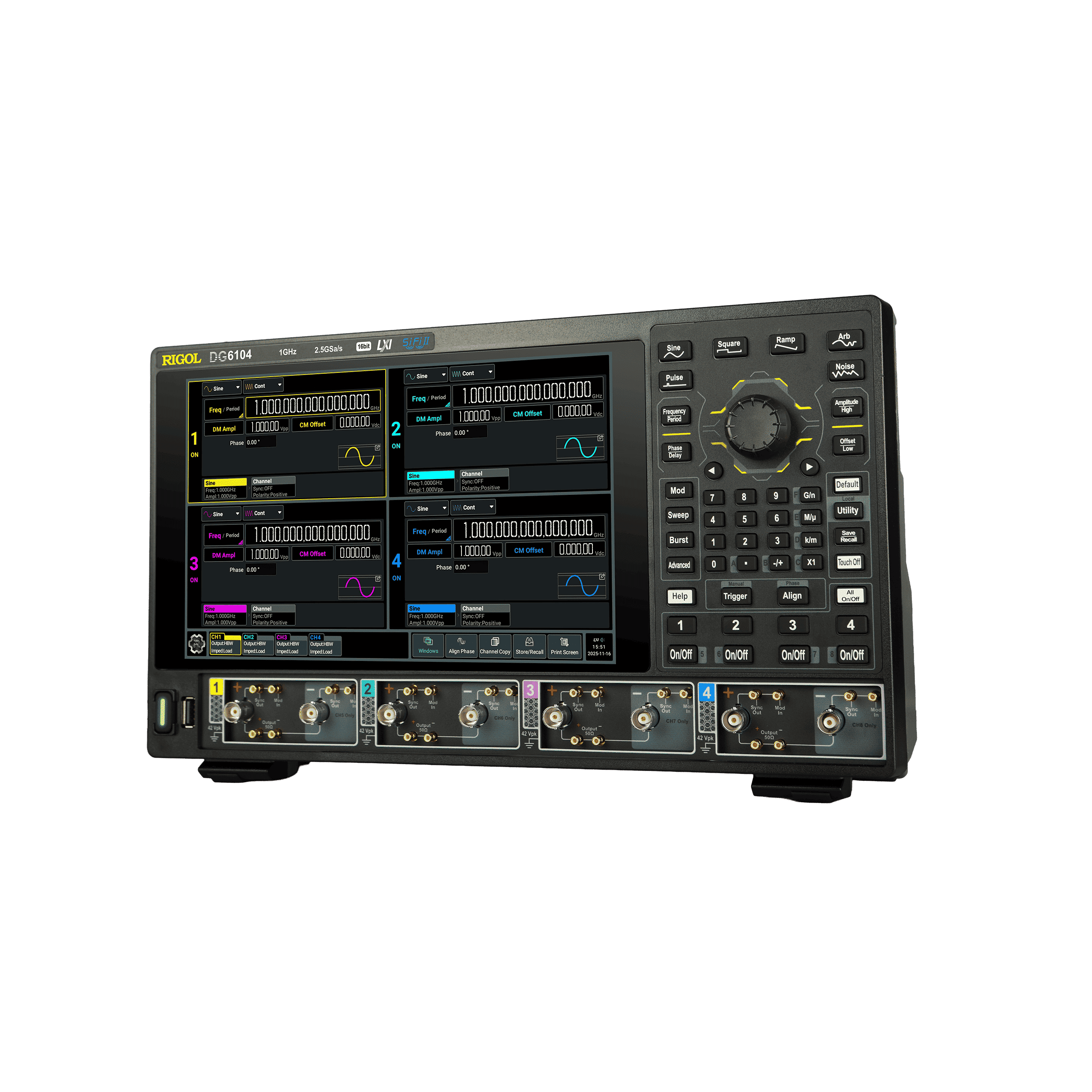

探索DG6000系列函数/任意波形发生器
4通道高压差分,原生直驱

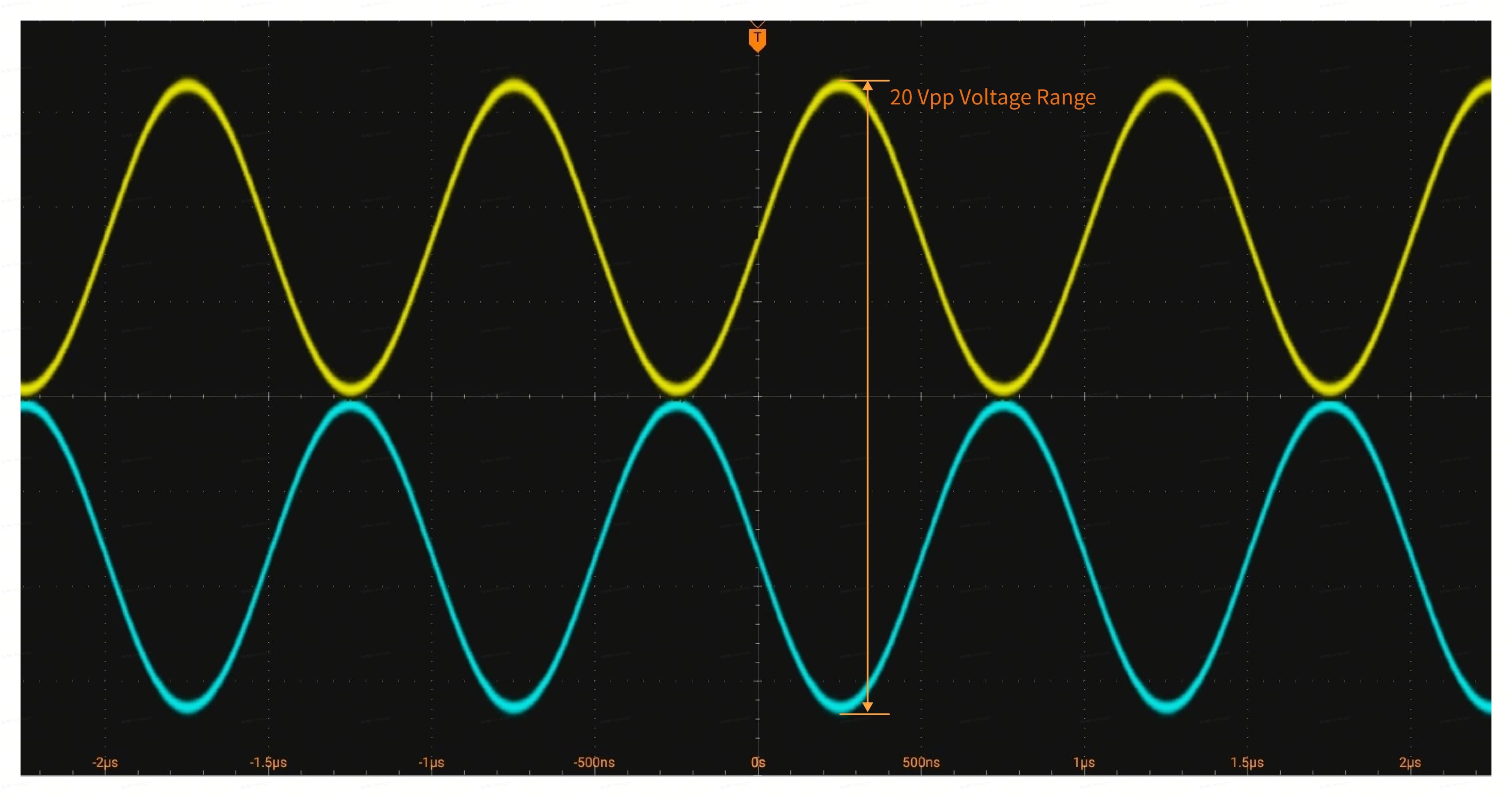

打破传统信号源需要外接巴伦或放大器的限制。DG6000的4个通道均支持差分输出,并提供HBW(高带宽)、AMP(高幅度)、SND(单端)三种模式切换。在AMP模式下,仪器可直接输出高达20Vpp(100Ω)的差分信号。您可以直接驱动SiC/GaN功率器件的栅极,或进行高压差分分总线测试,链路更简洁,信号更保真。

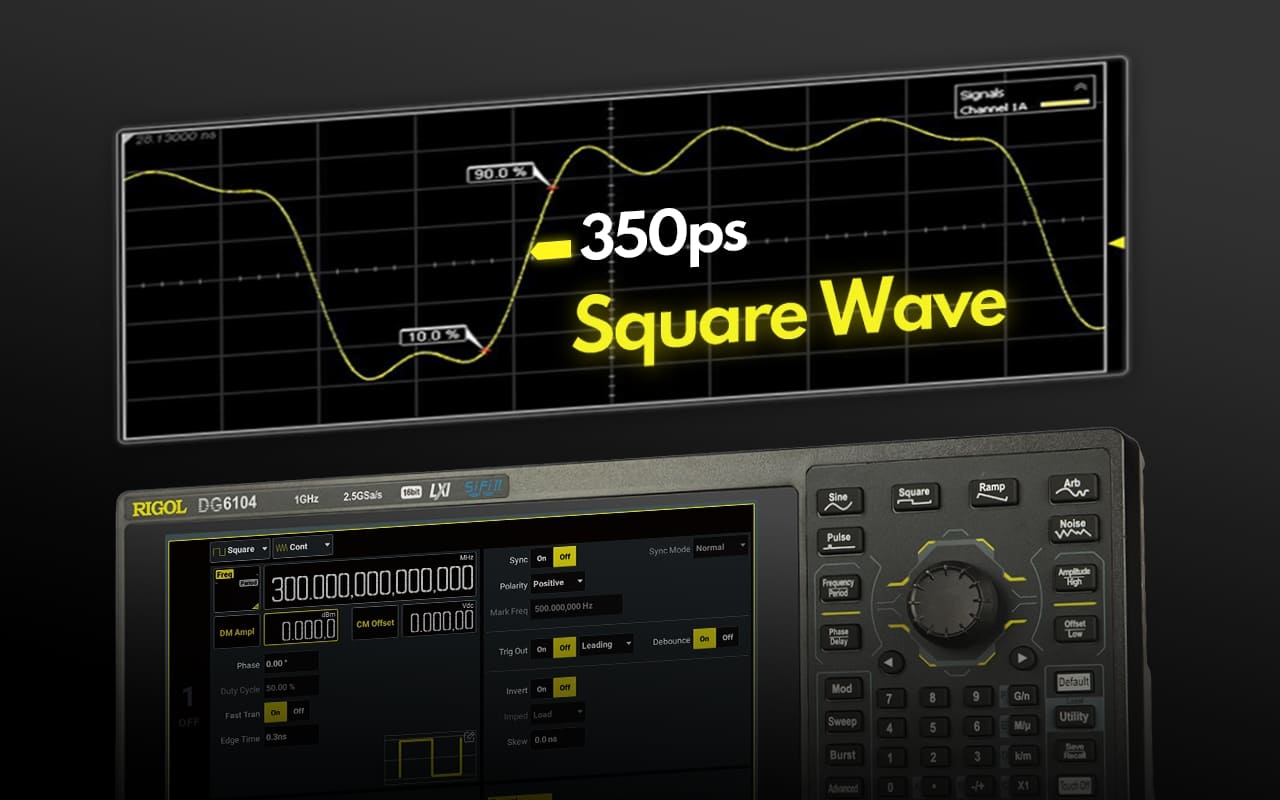

350ps方波快沿,定义时域基准
方波性能是衡量信号源时域素质的关键。DG6000将方波频率上限提升至300MHz,在快速沿模式下,上升/下降时间典型值仅为350ps。这提供了近乎理想的阶跃响应,使其成为验证高速数字接口、测试逻辑电路建立/保持时间的黄金时钟源,抖动更低,波形更稳。

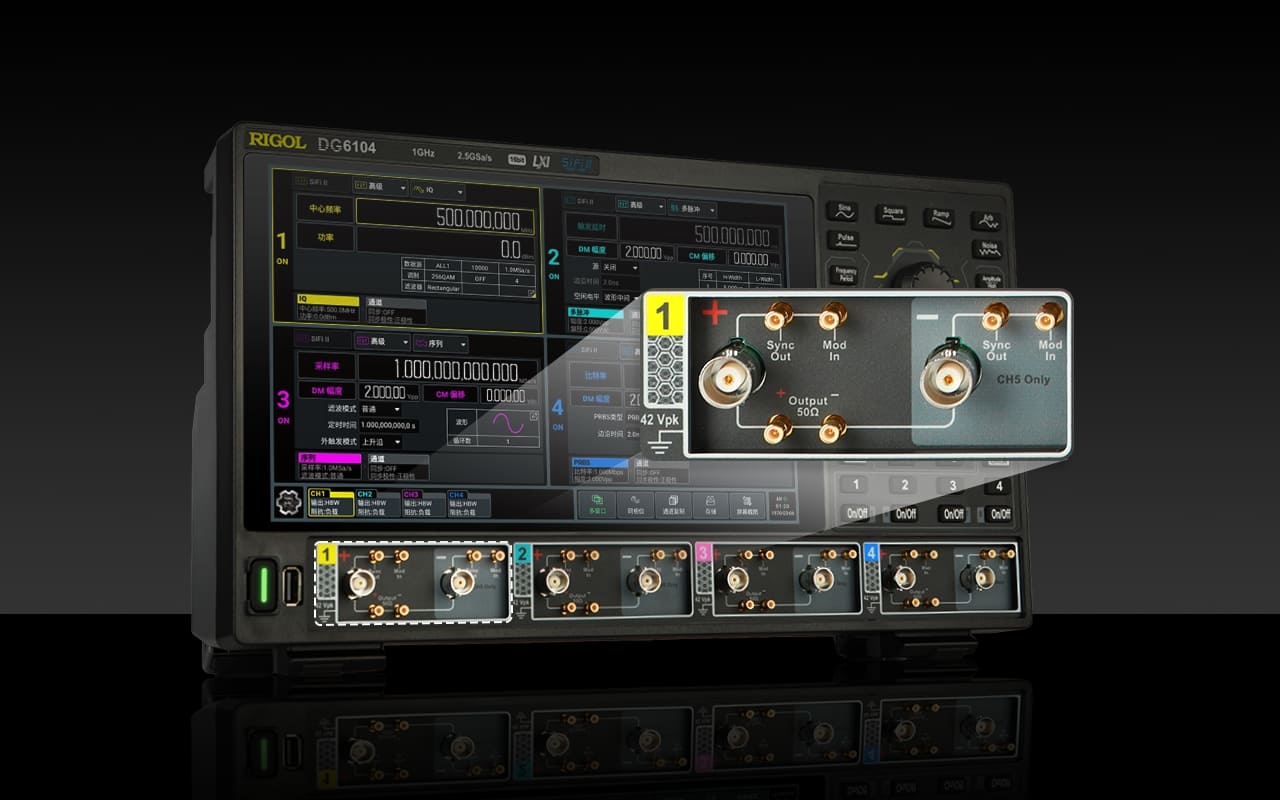

通道全隔离,浮地测试更安全
DG6000采用通道间全电气隔离设计,每个通道都有独立的浮地参考电位。相比传统共地设计的仪器,该特性有效切断了地环路,消除了通道间的相互串扰。在进行多路并行的电源测试、生物电模拟或工业浮地测量时,不仅底噪更低,更能防止因接线错误导致的设备损坏

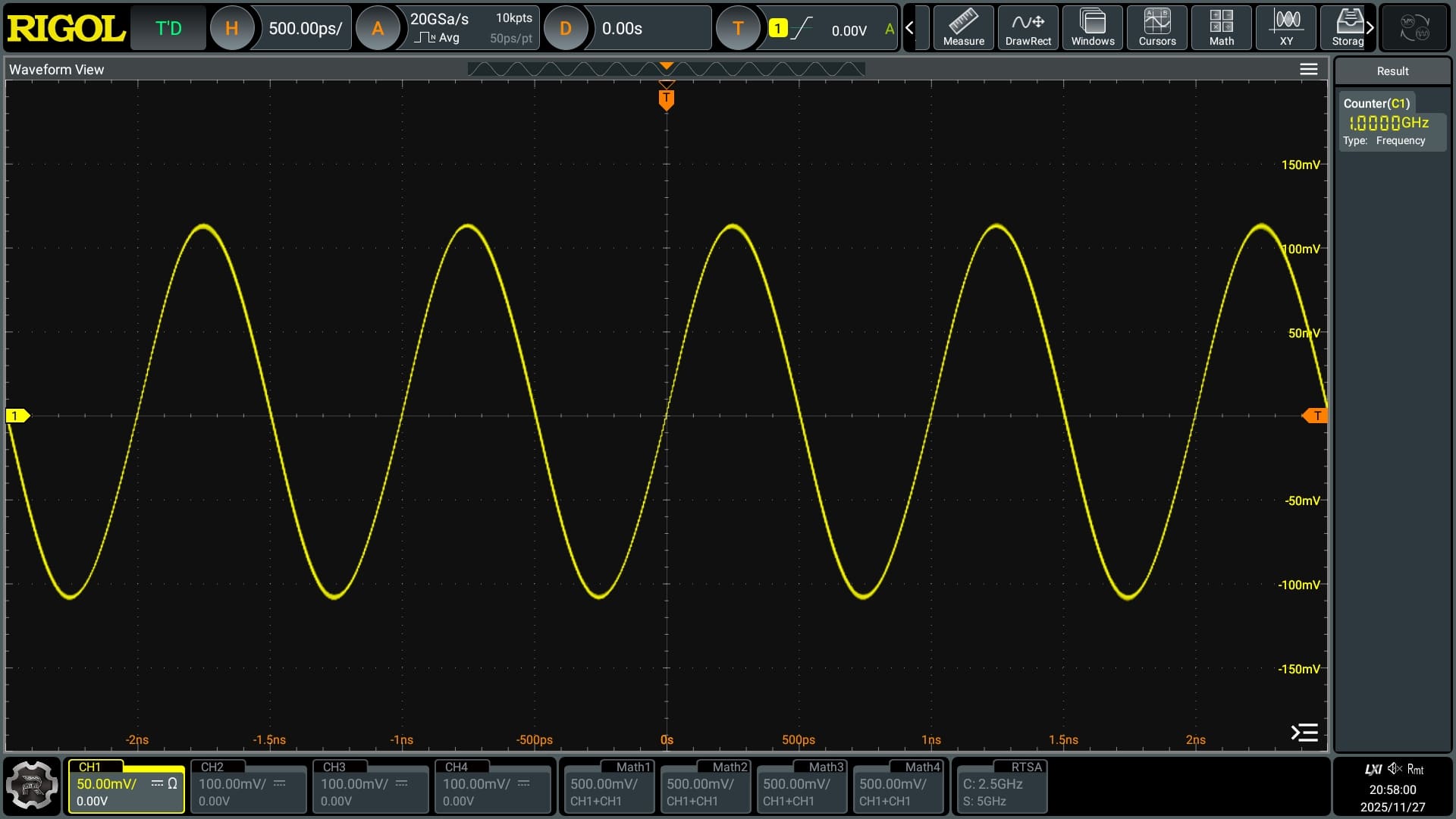

1GHz 带宽与 16bit 高保真
兼顾频率宽度与波形精度。DG6000提供最高1GHz的正弦波输出,直接覆盖从中频到射频的测试需求。配合16bit垂直分辨率和2.5GSa/s采样率,其量化精度是传统14-bit仪义器的4倍。在大动态范围测试中,即使是叠加在大幅度信号上的微小细节,也能被清晰、无锯齿地复现。
512Mpts 深存储,复现真实长波形
在雷达、声纳及复杂环境仿真中,波形长度决定了模拟的真实度。DG6000最高可选配512Mpts/CH存储深度。
这意味着用户可以下载并播放长周期的真实采样数据,或生成极长的非周期性序列,彻底告别因内存不足而不得不进行的"短波形循环",确保仿真场景与真实环境一致。

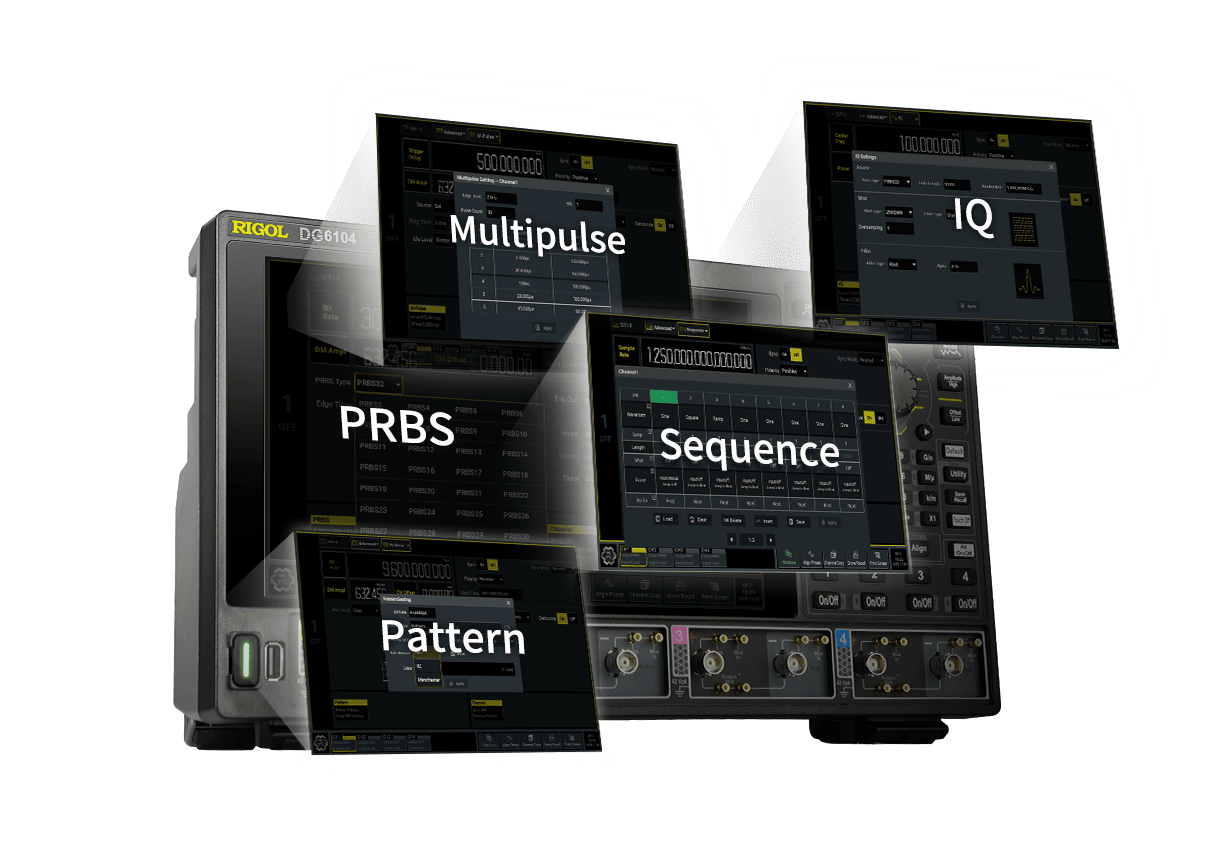

标配高级信号库,一机多用

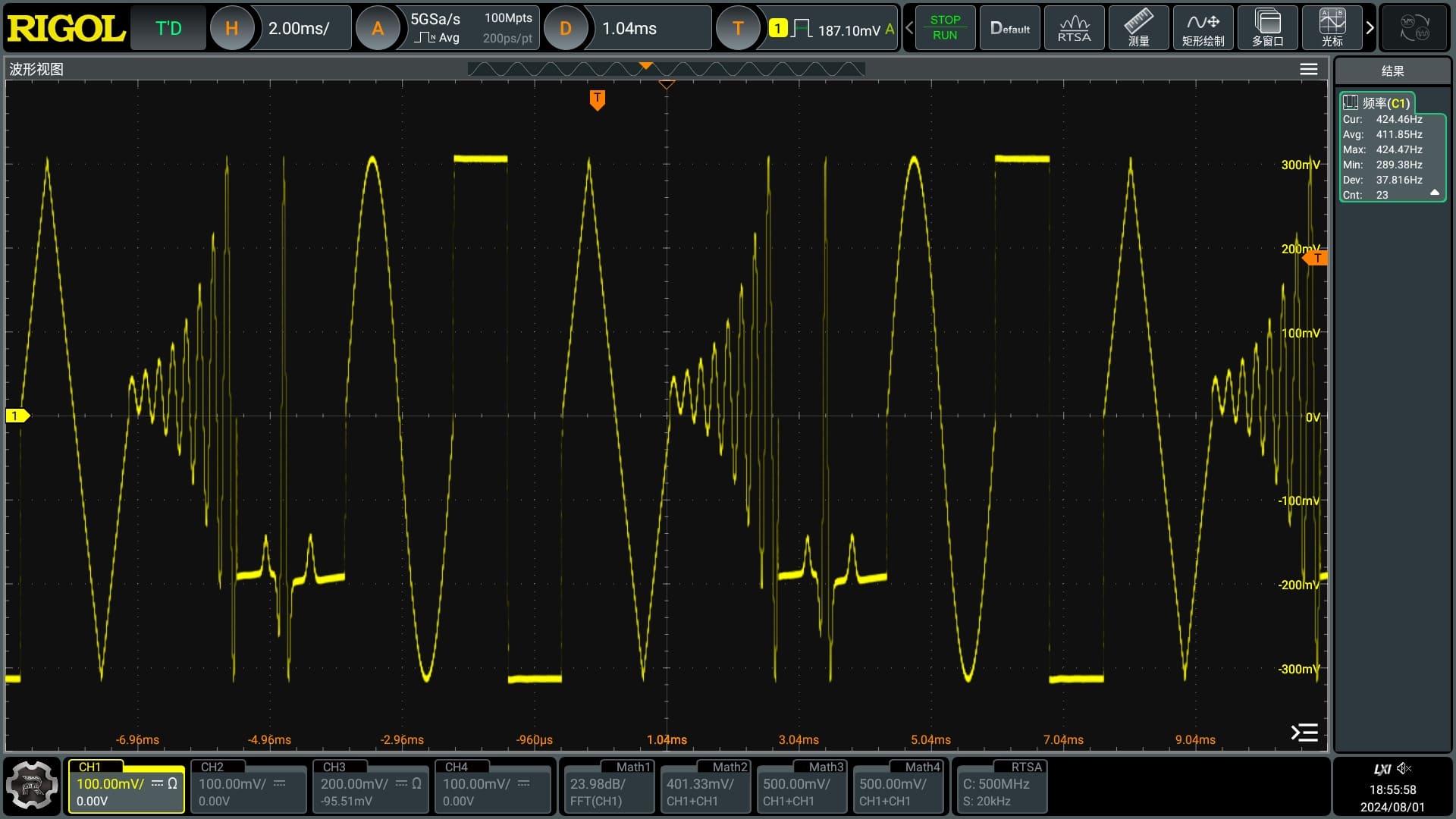

无需依赖PC软件,DG6000本机标配了丰富的信号配置模板。内置置IQ调制可直接生成数字通信信号;PRBS码型用于误码率测试;多音(Multitone)功能可快速进行音频互调失真分析;序列与多脉冲 功能支持定义复杂的波形跳转逻辑。一台仪器,即可覆盖通信、半导体及通用电子的多重测试需求。
|
