DM5068

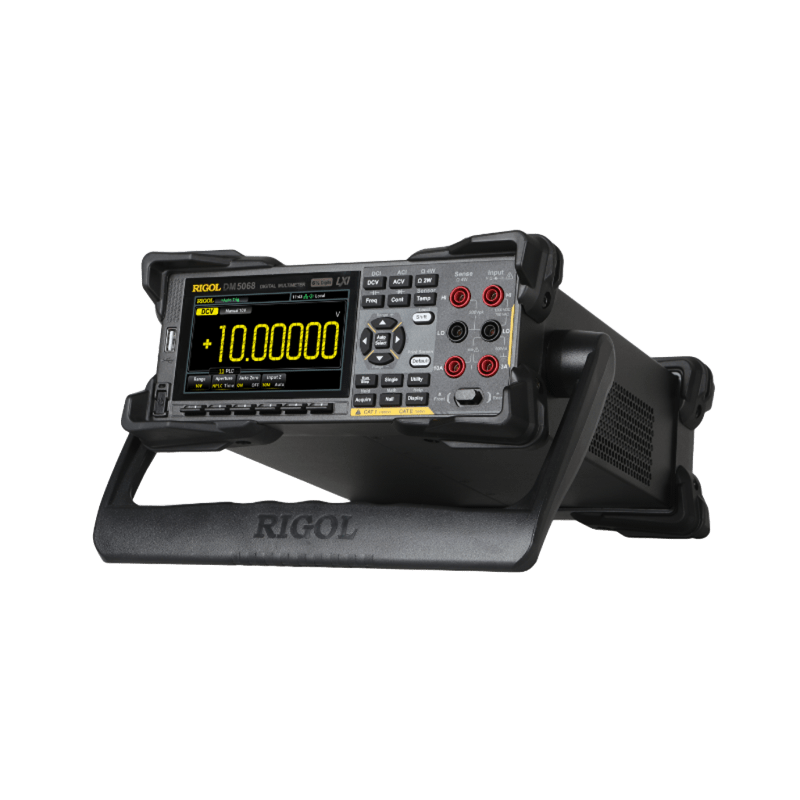

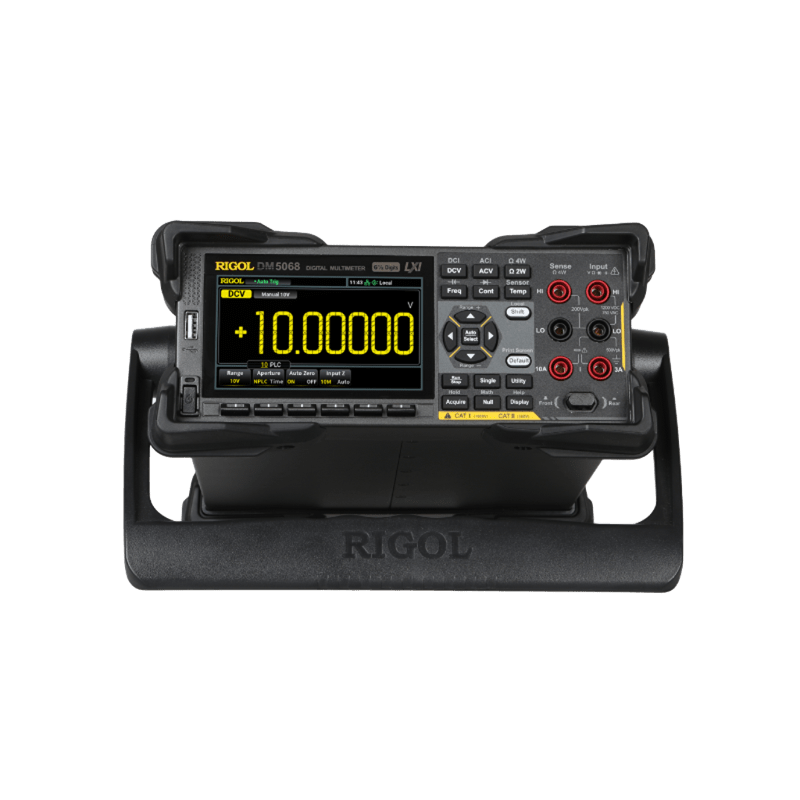

DM5068 / DM5068E 基于 RIGOL 新一代数字万用表技术平台打造，专为高端研发、智能制造、系统集成及新能源应用设计，满足高精度测量、高速采集与稳定远程控制需求。
两款产品均为六位半台式配置，直流电压年基本准确度按型号区分：DM5068 为 30 ppm，DM5068E 为 35 ppm。且均配备 4.3 英寸彩色触控屏，支持趋势图、直方图等机内图形分析与数据记录功能，便于在仪器端直接完成观测与判定。此外，DM5068 支持最高 50,000 读数/秒的连续测量、电压/电流数字化（Digitizer）采样，并提供最高 10,000,000 读数的存储容量。
该平台统一采用标准 SCPI 指令集，兼容主流数字万用表常用指令，便于延续既有自动化测试程序。两款设备标配 USB-TMC、LAN（LXI 1.6）与 Web 远程控制接口；其中 DM5068 标配后面板测量端子，并可选配 RS-232 或 GPIB 通信接口，适用于台式调试、产线质检、机柜集成及长时间无人值守测试。
探索 DM5068(E) 数字万用表

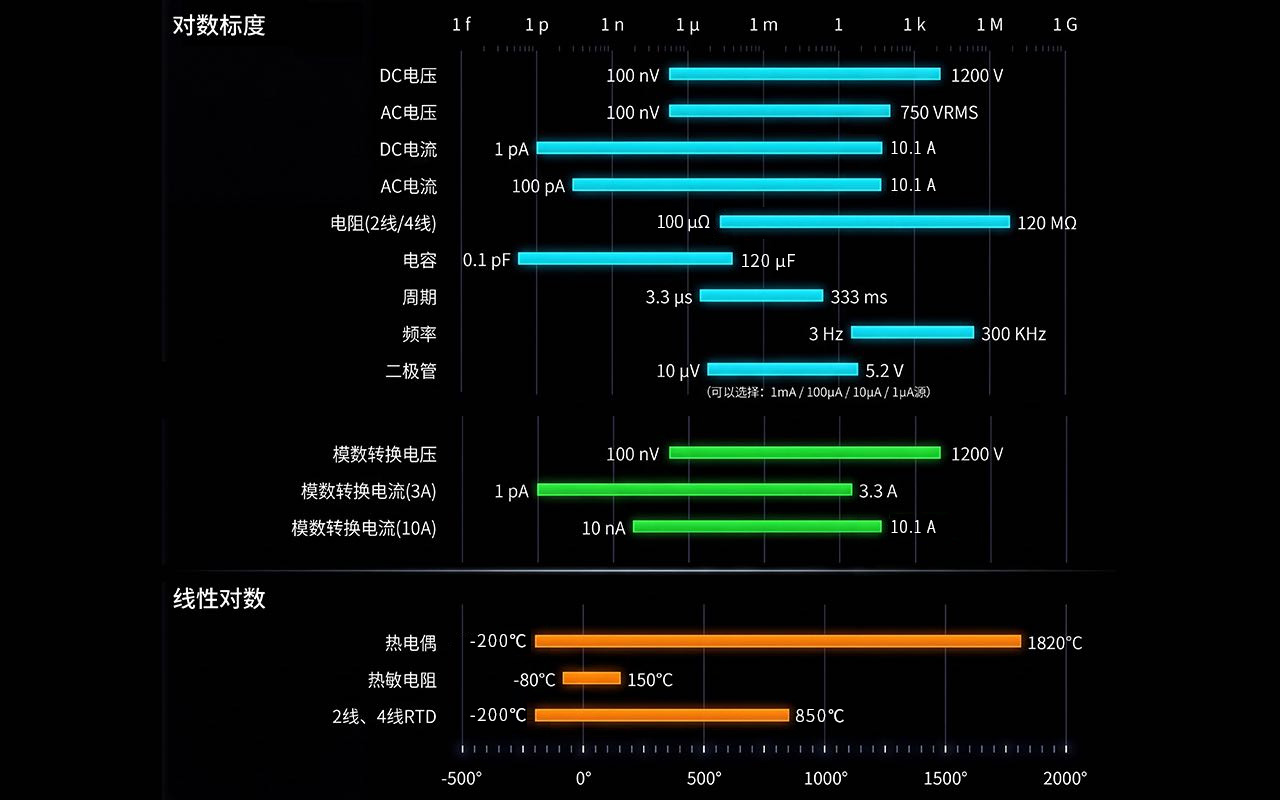

13种测量功能与宽范围表征能力
集成直流电压、交流电压、直流电流、交流电流、2线/4线电阻、频率、周期、通断测试、二极管测试、电容、温度（支持RTD、热敏电阻、热电偶）及任意传感器测量（适配应力、光强、位移、转速等信号），共计13种基础测量功能。
设备支持双显示模式，可同步观测两组测量数据。其中 DM5068 直流电压测量上限为1200 V，直流电流在1 µA量程下分辨率可达1 pA。该指标覆盖高压直流回路测量与IoT设备微功耗、漏电流检测等应用场景，满足宽范围直流信号的表征需求。
六位半精度与双量程计数模式
直流电压年基本准确度：
- DM5068 为 30 ppm（0.003%）
- DM5068E 为 35 ppm（0.0035%）。

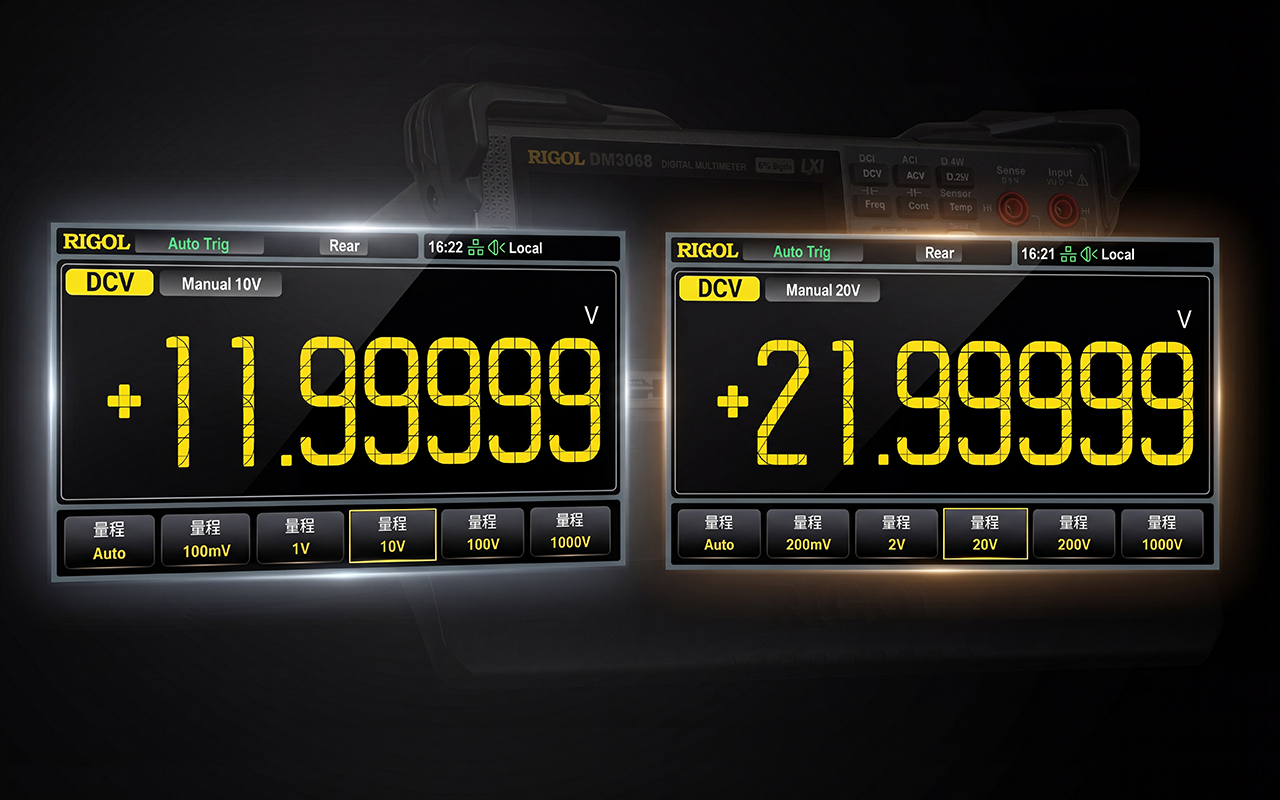

同时支持单/双倍量程的自由切换：
- 单倍量程（1,200,000 Count）
- 双倍量程（2,200,000 Count）
单倍量程模式下的读数格式与常规六位半万用表及产线限值标准保持一致，便于数据对齐与报表生成。双倍量程模式在相同测量档位下提供更高的分辨率，适用于研发阶段的精密表征及微小信号变化的观测。

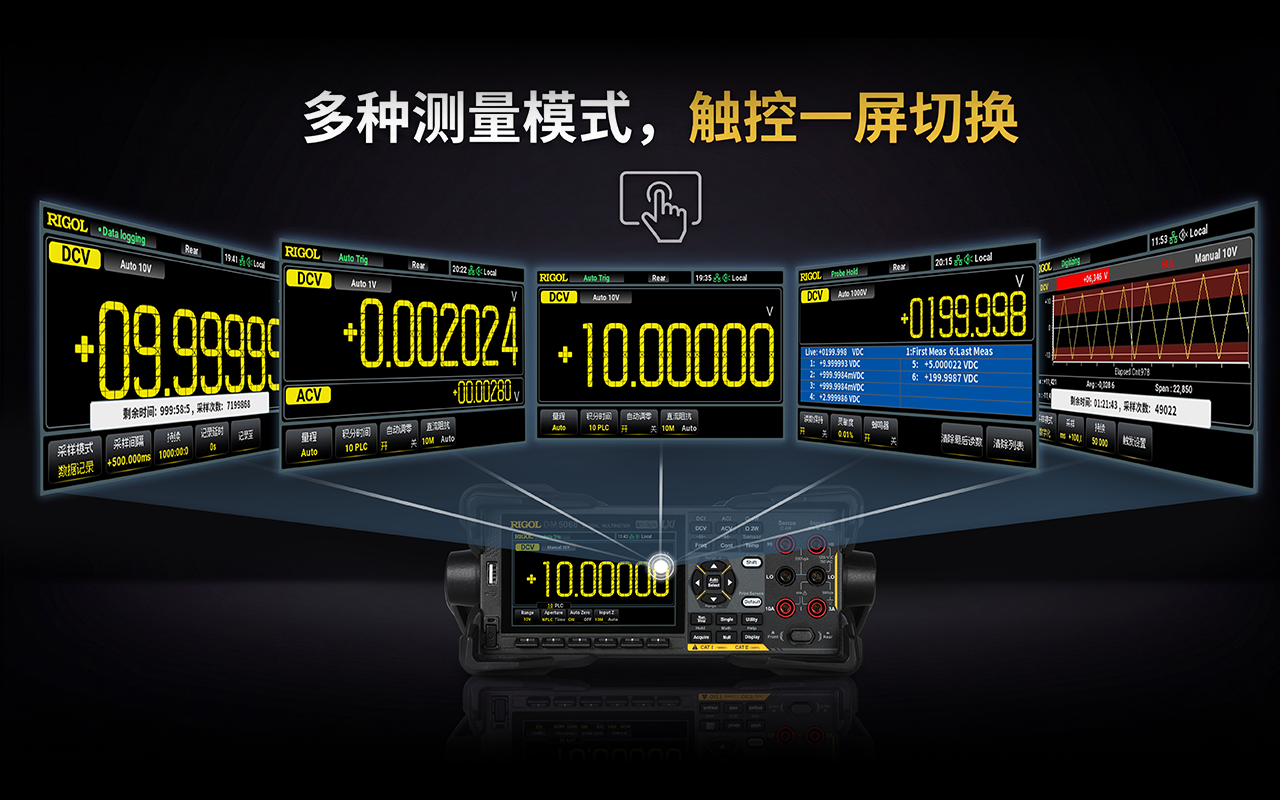

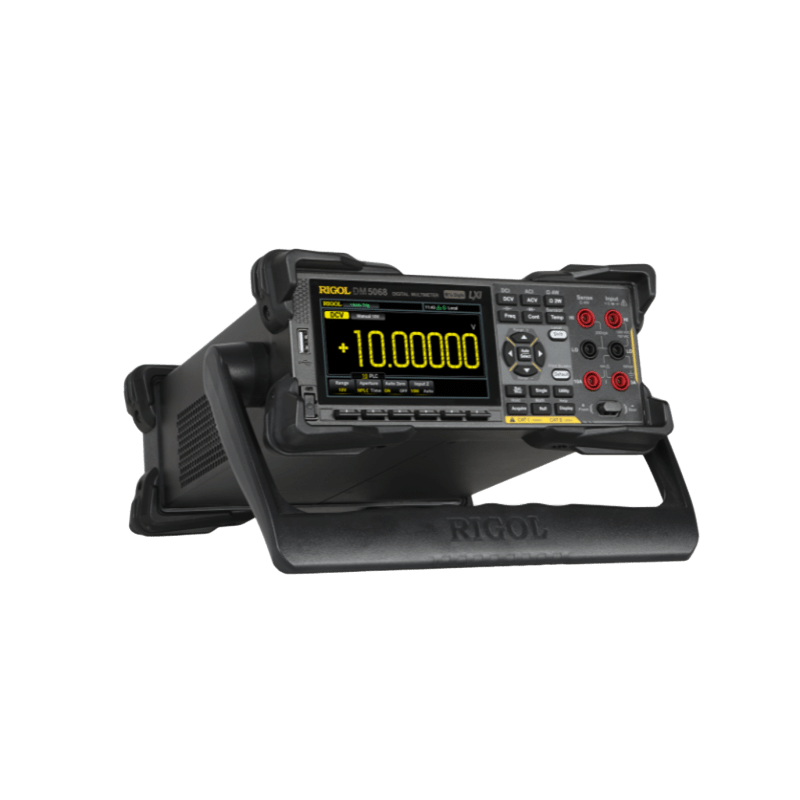

4.3英寸触控屏与多模式测量界面
配备4.3英寸彩色触控屏，针对不同测试任务提供专用测量模式与操作界面，提升读数可视性与操作效率。
持续采样模式 （Continue）: 支持最高 50k 读数/秒的连续采集，界面以大字号数值为主，适用于产线高节拍巡检与实时状态监视。
数字化采样（Digitizer ）： 提供电压/电流高速采样专用界面，基于ADC 1.8MSa/s采样率，适用于高精度数字信号采集、音频信号数字化等场景。
数据记录（DataLog）： 支持长时间记录与回放配置，配合可选10,000,000读数存储深度及32GB本地存储，满足老化测试、长期巡检与批量数据采集需求。
探头保持（Probe Hold）： 可锁定当前读数，便于在密集测试点间移动探头时保持显示值不丢失。
双显（Dual Display）： 同步显示两个测量值，支持数据对比与关联分析。

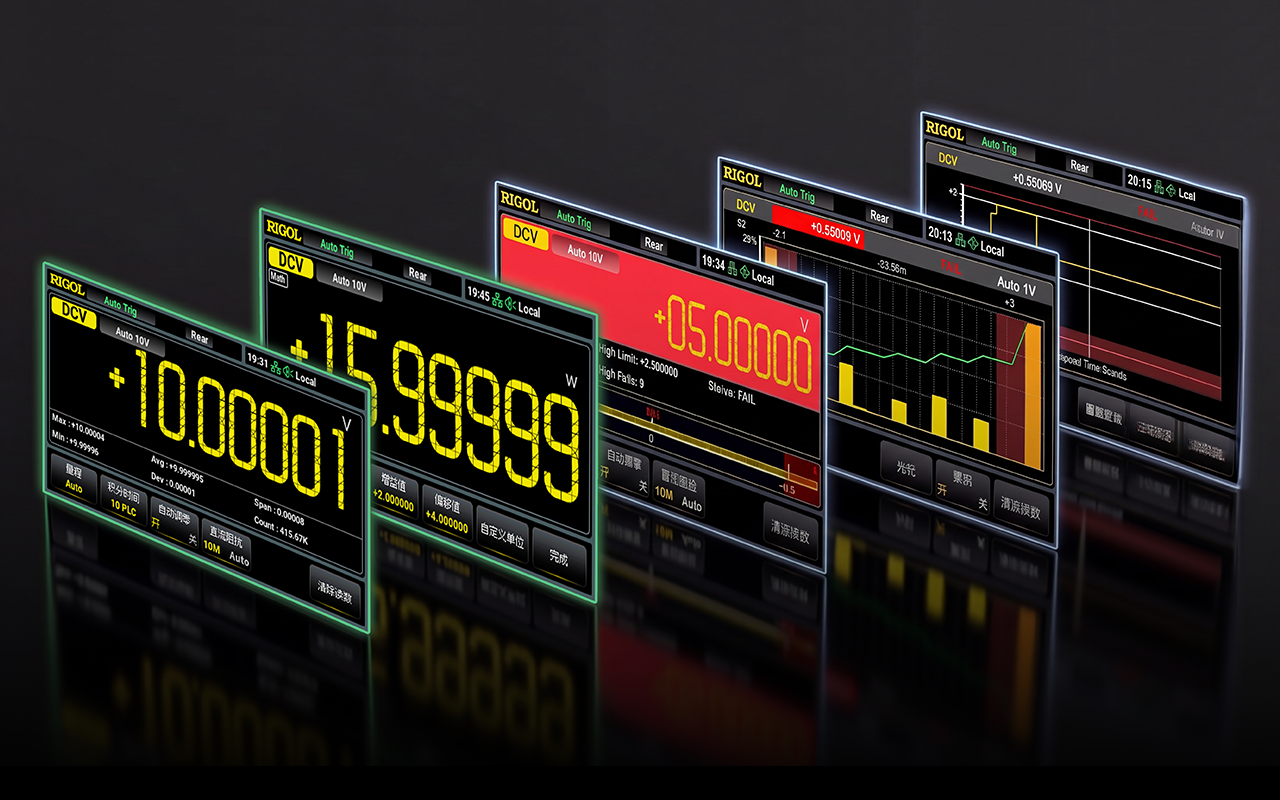

数学运算与图形分析功能
内置数学运算与多种图形显示能力，帮助用户在仪器端完成统计、判定与趋势分析，减少导出数据后再处理的步骤。主要能力包括：
数学与统计（Statistics）： 支持 Null（相对值）运算、统计计算、dB/dBm 转换及平滑处理等功能。
趋势图（Trend Chart）： 实时显示测量值随时间的变化曲线；结合数据记录（DataLog）与大容量存储，适用于长期漂移分析。
直方图（Histogram）： 展示读数分布情况，用于评估批次一致性及信号漂移特性。
条形图（Bar Graph）： 以图形化方式直观呈现读数相对于量程或设定值的比例，便于快速判读信号幅度与状态。
限值测试（Limit）：提供 Pass/Fail 判定功能；结合最高 50,000 读数/秒的测量速率，适用于产线高节拍快速筛选场景。

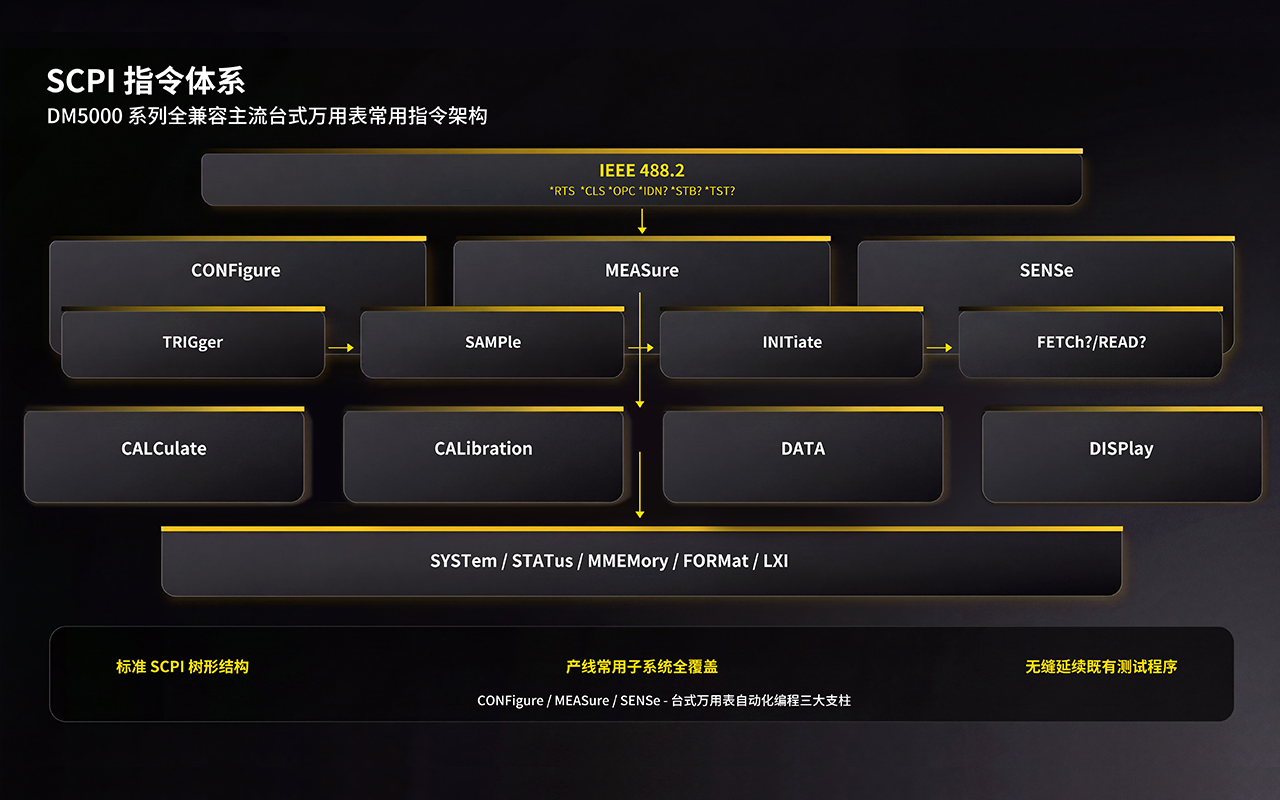

标准 SCPI 指令集兼容
采用标准 SCPI 指令集架构，全面兼容业界主流数字万用表的常用指令。在升级测试仪表或替换存量设备时，用户可最大限度沿用既有的自动化测试程序与产线脚本，无需重写代码。这一特性显著缩短了程序验证与投产周期，有效降低了系统迁移的时间与经济成本。

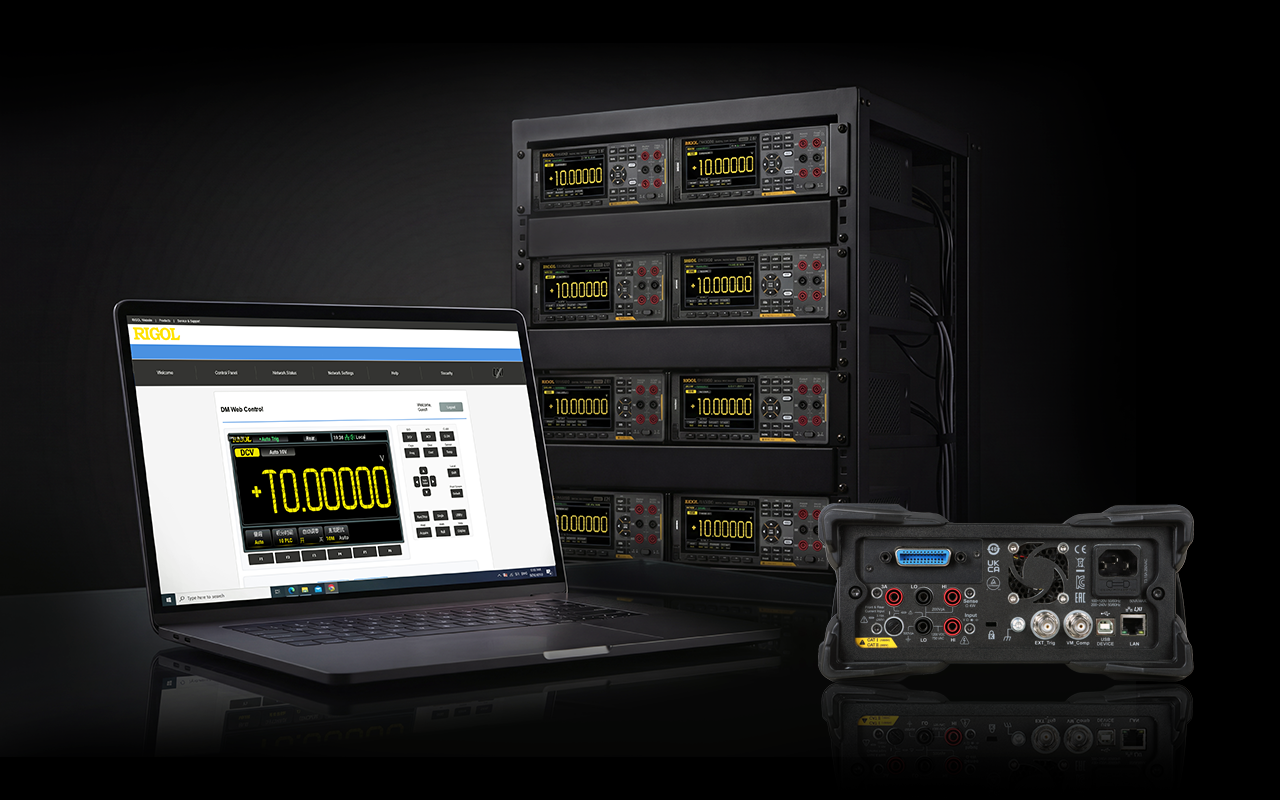

2U 机架式设计与多样化远程接口
采用 2U 标准机架高度，支持标准机柜安装。接口方面，标配 USB-TMC、LAN 及 Web Server 功能，用户可通过浏览器访问 Web 界面进行远程监视与控制，适用于无人值守测试场景。

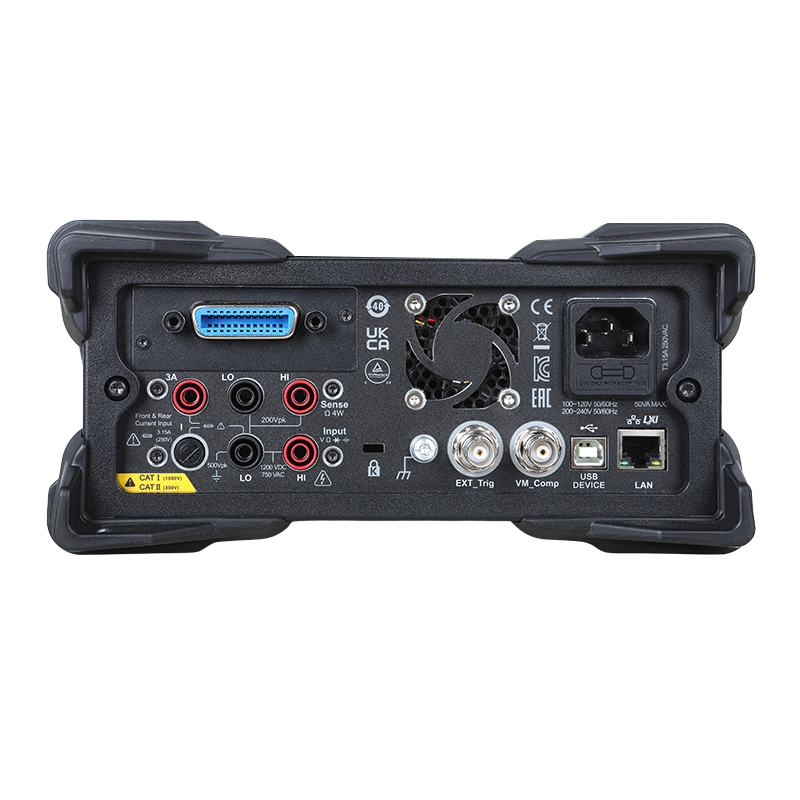

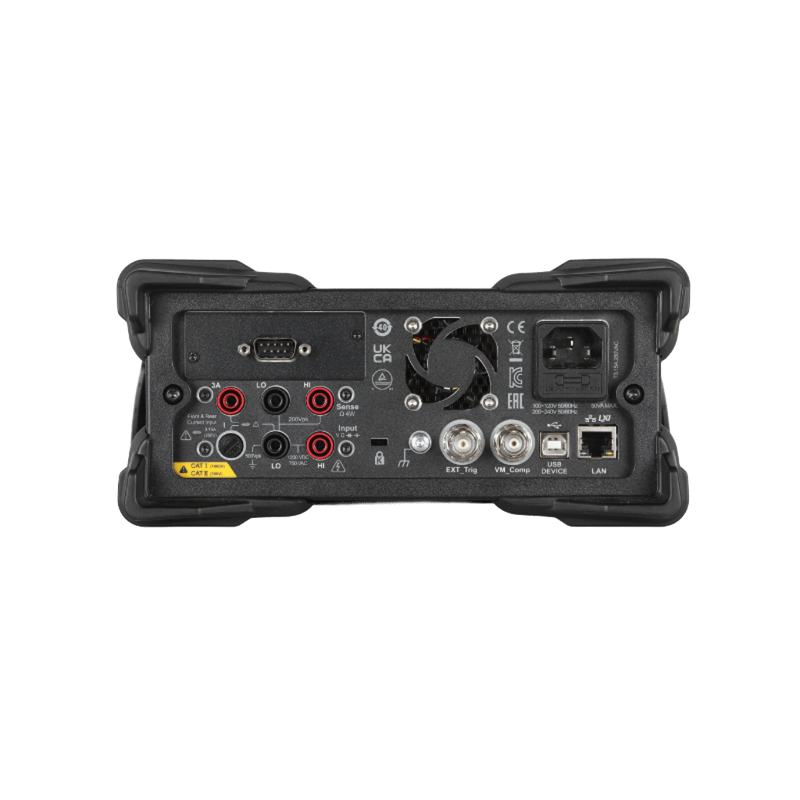

针对 DM5068 型号，额外提供后面板输入端子设计，并可选配 RS232 或 GPIB 通信接口。该配置旨在满足台式调试、产线 ATE 及机柜测试系统的多样化集成与布线需求。
|
