探索MSO7000系列数字示波器
7合1产品设计
通过逻辑探头，任意波发生器和串行总线解码选件，MSO7000系列将所有7种仪器集于一身。解决任何嵌入式设计挑战，无论您是需要模拟波形，捕获高速信号，验证电力等级，监控频谱，解码串行通信，监控并行总线，还是计算脉冲，MSO7000都可以快速轻松地移动仪器功能之间全部来自1个整合界面。

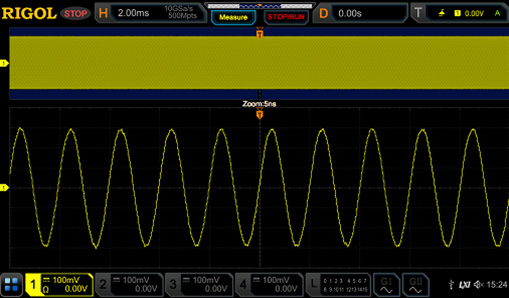

500Mpts保证超高采样率，针对复杂信号找寻特殊的波形问题
7000系列示波器提供了500Mpts的存储深度，保证了高采样率的实用性。7000系列同时提供了完整的搜寻、查找以及波形录制的功能，提高了存储深度的价值。

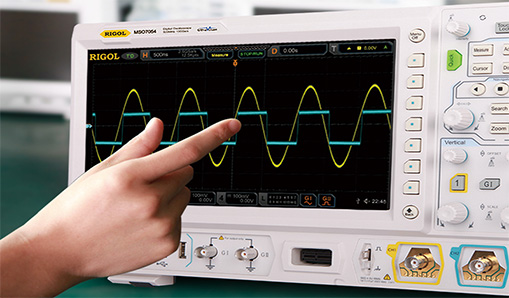

10.1英寸多点触控电容屏
10.1英寸多点触控电容屏，支持多种手势操作，给使用者提供最大限度优化地交互体验。
丰富的触发和协议解码
提供了RS232/UART、I2C、SPI、CAN、LIN、I2S、FlexRay、MIL-STD-1553 等串行总线解码选件，同时支持4个串行总线解码。
硬件全内存自动测量
同时观察并准确测量两路频率相差很大的信号，全内存硬件测量可以在具有339.6k个上升沿的波形中测得准确的频率值。

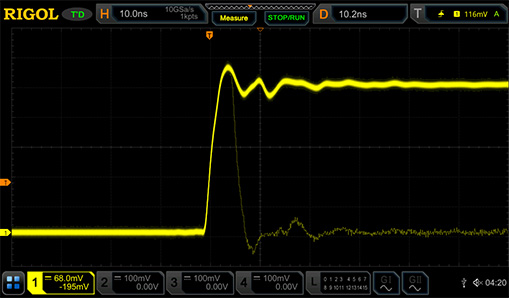

超过600kwfms/s波形捕获率
通过600,000wfms/s 的波形捕获率，可以有效减少死区时间，更容易发现信号中存在的毛刺和其他偶发事件，从而极大地提高了工程师的调试效率。

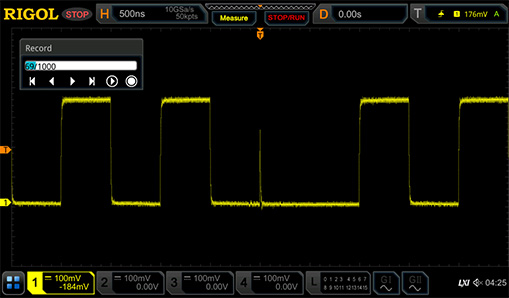

45万帧硬件波形录制
45万帧硬件实时波形不间断录制和回放，允许用户以足够的时间仔细查看和分析录制的每一段波形。
MSO/DS7000
|
型号
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
价格
|
|---|---|---|---|---|---|---|---|---|
|
MSO7054
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
|
|
MSO7034
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
|
|
MSO7024
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
|
|
MSO7014
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
|
|
DS7054
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
|
|
DS7034
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
|
|
DS7024
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
|
|
DS7014
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
电流探头
|
型号
|
描述
|
价格
|
下载
|
操作
|
|---|---|---|---|---|
|
RP1002C
|
1MHz，70ADC
|
¥
9900(含税价)
|
||
|
PCA1150
|
电流探头：10MHz，150A
|
¥
33800(含税价)
|
||
|
RP1001C
|
300KHz，100A DC
|
¥
4900(含税价)
|
||
|
PCA2030
|
电流探头：100MHz，30A
|
¥
36800(含税价)
|
||
|
RP1004C
|
100MHz,30A
|
¥
28800(含税价)
|
||
|
RP1000P
|
4CH电流探头电源
|
¥
8800(含税价)
|
|
|
|
RP1005C
|
10MHz,150A
|
¥
25800(含税价)
|
||
|
RP1006C
|
2MHz，500A
|
¥
39800(含税价)
|
||
|
PCA1030
|
电流探头：50MHz，30A
|
¥
27800(含税价)
|
||
|
RP1003C
|
50MHz,30A
|
¥
19800(含税价)
|
带宽升级
|
型号
|
描述
|
价格
|
|---|
功能升级
|
型号
|
描述
|
价格
|
|---|
选配附件
|
型号
|
描述
|
价格
|
|---|
配件
|
型号
|
描述
|
价格
|
|---|
上位机选件
|
型号
|
描述
|
价格
|
|---|
数据手册
|
名称
|
版本
|
发布时间
|
|---|---|---|
MSO7000&DS7000数据手册
|
2025.04
|
2025-05-20
|
用户手册
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
MSO7000&DS7000用户手册
|
2020.07
|
2021-11-01
|
快速指南
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
MSO7000&DS7000快速指南
|
2018.03
|
2021-12-01
|
编程手册
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
MSO7000&DS7000编程手册
|
2019.09
|
2021-11-01
|
开源声明
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
MSO&DS7000/8000 开源声明
|
v1.0
|
2021-11-01
|
固件
|
名称
|
版本
|
发布时间
|
|---|---|---|
DS7000固件升级
|
00.01.04.00.01
|
2023-09-18
|
软件
|
名称
|
版本
|
发布时间
|
|---|---|---|
Ultra Power Analyzer 软件安装包
|
00.01.02.05
|
2021-11-01
|
|
Ultra Sigma 帮助文档
|
V1.0
|
2021-11-01
|
|
Ultra Sigma 截图功能_补丁文件
|
V1.1
|
2021-11-01
|
|
Ultra Sigma 软件安装包
|
00.01.06.01
|
2021-10-01
|
|
Ultra Scope 软件
|
00.01.02.13
|
2021-11-01
|
|
Data_from_wfm
|
V1.0
|
2021-11-01
|
|
UltraStation
|
00.02.01.00.03
|
2025-01-15
|
|
Ultra Station 用户手册
|
V1.0
|
2024-08-08
|
