2025年7月8日、RIGOLは DG5000 Pro 多チャネル波形生成ソリューションおよび SPQ デジタルアレイ計測制御システムを発表し、より複雑なテストシナリオへの対応を支援します。

可能性を拡げる、DG5000 Pro シリーズ関数／任意波形発生器に新モデル追加

2024年、RIGOLは新たにアップグレードされた DG5000 Pro シリーズ 2チャネル絶縁型 関数／任意波形発生器を発売。最大 500 MHz の帯域幅、2.5 GSa/s のサンプルレート、16-bit の高分解能という主要性能を備え、優れたパフォーマンスでエンジニアから高い信頼と評価を獲得しました。

本日、RIGOL は DG5000 Pro シリーズに 4チャネル／8チャネルの計 6 つの新モデルを追加し、次世代の多チャネル波形生成プラットフォームへとアップグレード。ピコ秒レベルの精密同期と、クリーンで安全なガルバニック絶縁出力を提供し、多チャネル・高精度の複雑なテスト課題を解決します。

1. 高サンプルレート、高忠実度

「エントリーでもハイエンド」という設計思想のもと、あらゆる構成で妥協のない性能を実現。最大 2.5 GSa/s のサンプルレートと 16-bit の垂直分解能により、信号の微細なディテールまで正確に取得・再現します。標準関数波形から複雑な任意波形まで高い忠実度で再現し、安定かつ信頼できる“ゴールドスタンダード”な信号源を提供。さらに、全モデルで最大 170 MHz の方形波出力に対応し、立ち上がり時間は 0.8 ns。標準構成でも高速デジタル信号のエミュレーション／テストに余裕で対応します。

2. 信号高忠実度、超低ジッタ

RIGOL 独自の SiFi II 信号高忠実度技術により、DG5000 Pro のジッタは約 200 ps に抑制。波形エッジは極めて安定かつクリーンです。高速システムのクロック源としても、厳密なタイミングが要求される評価でも、超低ジッタにより時間領域での高い精度を保証します。

3. 高密度マルチチャネル設計、卓越した省スペース性

標準筐体に最大 8 チャネルの高性能出力を集約。従来の複数計測器の組み合わせ構成と比べ、ベンチおよびラックの占有を最大約 2/3 削減可能。1 台で煩雑な計測器群を置き換え、複雑なテストシステムの構築・管理を大幅に簡素化します。

4. ピコ秒レベルの同期とナノ秒レベルの柔軟な遅延調整

多チャネルの真価は精密なタイミング制御。チャネル間スキューは 500 ps 未満と優れた同期性を達成し、さらに ±200 ns の可変出力遅延を装備。「精密同期」×「柔軟調整」により、完全なコヒーレント信号群の生成から、現実世界の伝搬遅延の再現、複雑なタイミング関係の構築まで容易に実現。フェーズドアレイ研究や多チャネル系のシミュレーションなど先進アプリケーションに最適です。

5. 絶縁チャネル・グループ設計、クリーンさと柔軟性を両立

複雑なシステムでは信号完全性が鍵。DG5000 Pro は先進的な分割絶縁アーキテクチャを採用し、チャネルを 4 組の独立した絶縁グループ（CH1/2、CH3/4、…）で構成。各グループは相互および筐体グラウンドから完全に絶縁され、複数の独立回路を同時評価する際のグランドループ干渉を効果的に排除します。グループ内で基準グラウンドを共有する構造は差動信号生成にも好適で、ミックスド・シグナル測定に無比の柔軟性を提供します。

加えて、柔軟なマルチパルス、先進的な波形シーケンス、マルチトーン変調、PRBS／ユーザー定義パターン出力など多彩な機能に対応。パワー半導体評価、複雑な自動化テスト、デバイス特性評価、高速システム試験など幅広い用途で測定効率を高めます。

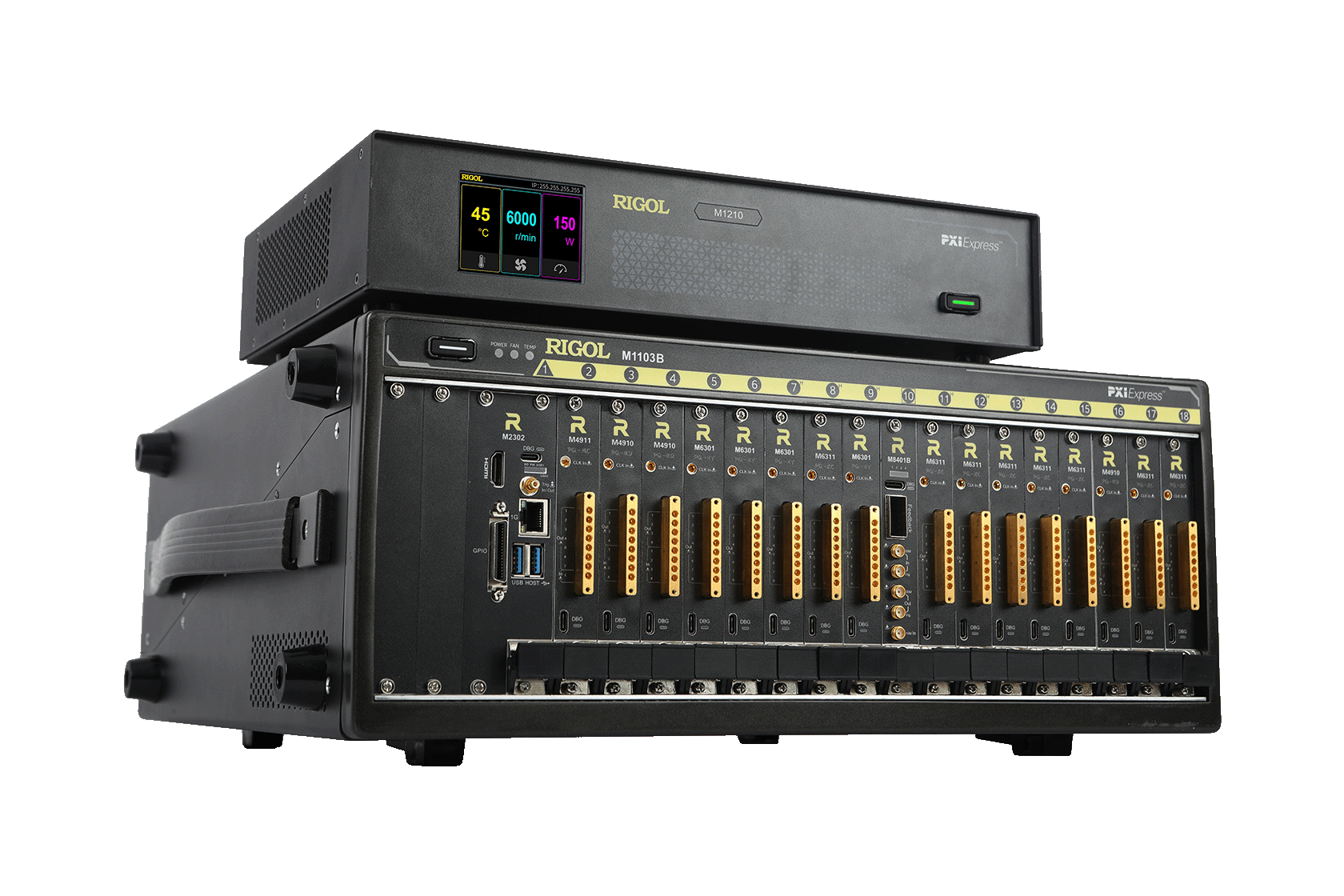

SPQ デジタルアレイ計測制御システム、先進コンピューティングのために

RIGOL ソリューションに新たに SPQ デジタルアレイ計測制御システムが加わりました。モジュラー設計を採用し、計測制御ニーズに応じた複数の機能モジュールで構成、各モジュールは用途に最適化されています：

マイクロ波制御モジュール：高精度かつ多様な X/Y マイクロ波信号制御に対応し、先進コンピューティングにおける複雑な RF 制御要求を満たします。

マイクロ波読出し・解析モジュール： リアルタイムのデータ取得、処理、フィードバックに対応し、テスト効率を向上。

バイアス電圧モジュール：安定で広帯域な Z バイアスを提供。

高精度同期クロックおよびトリガー分配モジュール：複数モジュールの同期動作を確保し、システムレベルの計測制御能力を強化。

段階的な進化を経て、SPQ は命令セットコンパイルを中核とする先進コンピューティング専用の計測制御プラットフォームへ発展。リアルタイム性、拡張性、ノイズ抑制といった従来装置の制約を克服し、高密度・低ノイズな先進コンピューティングの計測制御に、高効率かつ高いコストパフォーマンスのソリューションを提供します。

1. より高いマイクロ波信号品質

高サンプルレートの直接デジタル出力を採用し、従来のベースバンド混合（ミキシング）を置き換えることで、LO 漏洩や IQ 不均衡を根本から排除。各マイクロ波パルスの振幅・位相の一致と高い位相精度を実現し、波形の汚染を防止。信号純度と長期安定性を大幅に向上し、ノイズに敏感な計算ユニットへの精確で信頼性の高い駆動を実現します。

2. シンプルで明快なアーキテクチャ、迅速なシステム立ち上げ

直接デジタル出力により、各計算ユニットは 1 本の信号ポート接続のみで運用可能。ミキサや多チャネル合成が不要となり、配線量を大幅削減、立ち上げも簡素化。短時間でシステム構築が可能で、構造が明快なため保守も容易。数百の計算ユニットを扱う実験の計測制御を強力に支援します。

3. 高集積度、小規模から大規模までをフルカバー

19 インチ 16U 筐体内に 500 以上のマイクロ波計測制御チャネルを集積し、チャネル間隔離度は ≥ 65 dBc でクロストークを有効に抑制。全体の集積度は従来比 10 倍。フルスタックの計測制御能力と簡潔な配線でスケールと安定を両立し、少量ビットから大規模ビットへの拡張を容易にします。

4. 低システムノイズでビット性能を最適化

100 MHz 出力・1 kHz オフセットで −142 dBc/Hz の位相雑音、ノイズ電力スペクトル密度は −160 dBm/Hz 未満を達成。極めてノイズに敏感な計算ユニットにクリーンな環境を提供。デコヒーレンス時間が大幅に延長され、操作可能ウィンドウは従来比 2 倍超に拡大し、深い実験の長期安定動作を支えます。

5. スーパーコンピューティングと先進コンピューティングの融合

PXIe‑PCIe ブリッジを介し、複数の光ファイバで PCIe プロトコルによりスーパーコンピュータと直接接続。Peer‑to‑Peer データ交換をサポートし、エンドツーエンド遅延はマイクロ秒レベル、帯域幅は 6 GB/s 超。先進コンピューティングの指数的な状態空間とスーパーコンピュータの大規模数値能力を即時連携し、材料開発などのサイクルを数年から数カ月へ短縮します。

6. 専用命令セットとアクティブリセットで高効率制御を実現

専用の計測制御命令セットを内蔵し、< 300 ns のフィードバックパスを提供。各ゲート操作後に即時アクティブリセット波形を出力し、複数回のリセットで基底状態確率を向上。受動的なデコヒーレンス待ちと比べ、実験全体の効率を 10 倍以上改善し、論理計算ユニットや多様なエンコード／デコード研究におけるリアルタイム制御の基盤を築きます。

RIGOL の計測制御技術における最新成果として、SPQ システムはモジュラーアーキテクチャ、デジタル処理、高密度集積、超低ノイズを武器に、先進コンピューティングの計測制御課題を解決し、研究を加速。SPQ デジタルアレイ計測制御システムは国内数十拠点で導入・長期安定運用されており、最新の機能・性能要求に歩調を合わせて継続的に進化し、同分野のベンチマーク的ソリューションとなっています。
