MSO8000
Die Digitaloszilloskope der Serie MSO8000 sind Mischsignaldigitaloszilloskope mittlerer bis hoher Klasse, die auf der Technologieplattform "Phoenix" und UltraVision II von RIGOL basieren.
Entdecken Sie die digitale Oszilloskopserie MSO8000
Exzellente Bandbreite und Abtastrate
Die digitale Oszilloskopserie MSO8000 bietet Ihnen eine maximale Analogbandbreite von 2 GHz und eine Abtastrate von 10 GSa/s. Modelle mit niedriger Bandbreite können jederzeit über Software auf 2 GHz (Einzelkanal- und Halbkanalmode) upgraden. So können Sie eine höhere Signalgetreue und eine Auflösung von bis zu 100 ps (bei der kleinsten Zeiteinheit bis zu 2 ps) gewährleisten, um winzige Wellenformdetails zu sehen.
Wirtschaftliche und praktische Vorphase des Augendiagrammtests
Das Durchführen von Augendiagrammmessungen mit einem Oszilloskop kann Benutzern helfen, die Übertragungsqualität digitaler Signale intuitiv anzuzeigen, wodurch die Stärke der Inter-Symbol-Interferenz im System verstanden wird und Verbesserungen bei der Systemgestaltung erleichtert werden. Für Situationen, in denen die Qualitätsprüfung digitaler Signale häufig erforderlich ist, ist der digitale Oszilloskop MSO8000 mit Augendiagrammfunktion zweifellos eine kluge Wahl für Sie.
Jitteranalyse mit Unterstützung diversifizierter Anzeigen
Mithilfe der Jitter-Analysefunktion des Oszilloskops können mehrere aufeinanderfolgende Bits auf einmal gemessen und statistisch ausgewertet werden, wodurch die Jitter-Analyse großer Datenmengen effizient durchgeführt werden kann.
Volle Speicher-Hardware-Messung
Es ist nicht länger auf die auf dem Bildschirm sichtbaren Wellenformeffekte beschränkt und kann weiterhin genaue Ergebnisse für das Testen von hochfrequenten Signalen mit mehreren Perioden erzielen.

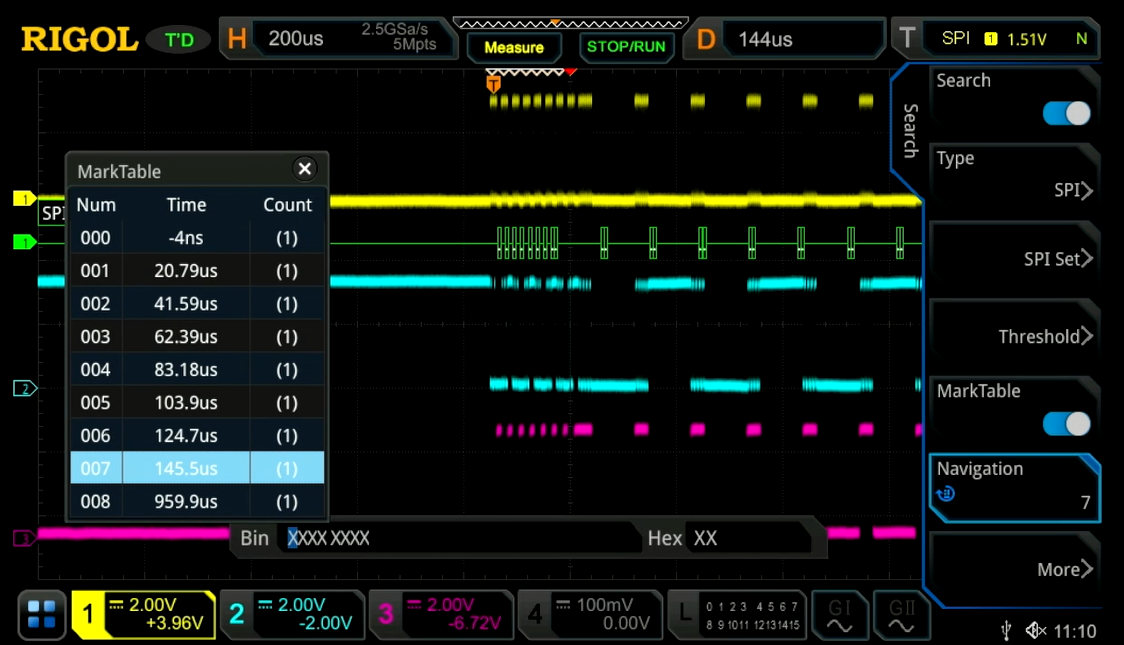

Auslösen, Dekodieren und Visualisieren des seriellen
Die MSO8000-Serie bietet die Möglichkeit, bis zu 4 serielle Busse gleichzeitig zu dekodieren. Das MSO8000 bietet die Option, den Verkehr in einer umfassenden Ereignistabelle anzuzeigen. Wählen Sie aus unserer erweiterten Busliste, einschließlich RS232/UART, I2C, SPI, LIN, CAN, FlexRay, I2S und MIL-STD-1553. Ergänzen Sie dies durch Such- und Markierungsfunktionen für die gängigsten seriellen Busse, um Systeme schnell und einfach zu debuggen.
MSO8000
|
Modell
|
Bandbreite
|
Analoge Kanäle
|
Echtzeit-Abtastrate
|
Maximale Speichertiefe
|
Wellenform-Erfassungsrate
|
Digitale Kanäle
|
Eingebaute Signalquelle
|
Preis
|
|---|---|---|---|---|---|---|---|---|
|
MSO8064
|
Bandbreite
|
Analoge Kanäle
|
Echtzeit-Abtastrate
|
Maximale Speichertiefe
|
Wellenform-Erfassungsrate
|
Digitale Kanäle
|
Eingebaute Signalquelle
|
|
|
MSO8204
|
Bandbreite
|
Analoge Kanäle
|
Echtzeit-Abtastrate
|
Maximale Speichertiefe
|
Wellenform-Erfassungsrate
|
Digitale Kanäle
|
Eingebaute Signalquelle
|
|
|
MSO8104
|
Bandbreite
|
Analoge Kanäle
|
Echtzeit-Abtastrate
|
Maximale Speichertiefe
|
Wellenform-Erfassungsrate
|
Digitale Kanäle
|
Eingebaute Signalquelle
|
Optisch isolierte Sonde
|
Modell
|
Beschreibung
|
Preis
|
Downloads
|
Aktion
|
|---|---|---|---|---|
|
PIA1100
|
1GHz optical isolation probe, standard with one 50x and one 2000x attenuator.
|
|
||
|
PIA1050
|
500MHz optical isolation probe, standard with one 50x and one 2000x attenuator.
|
|
||
|
PIA1020
|
200MHz optical isolation probe, standard with one 20x attenuator.
|
|
Passive Sonde
|
Modell
|
Beschreibung
|
Preis
|
Downloads
|
Aktion
|
|---|---|---|---|---|
|
RP6150A
|
1.5GHzPassive low resistance probe（500ohm）
|
€
299(Netto)
|
||
|
RP1300H
|
300MHzHigh voltage probe(2kV)
|
€
149(Netto)
|
||
|
RP3500A
|
500MHzPassive high resistance probe
|
€
180(Netto)
|
||
|
RP1018H
|
18kV 150MHzHigh voltage probe
|
€
519(Netto)
|
Aktive Sonde
|
Modell
|
Beschreibung
|
Preis
|
Downloads
|
Aktion
|
|---|---|---|---|---|
|
RP7080S
|
800MHz Active single-ended probe
|
€
959(Netto)
|
||
|
RP7150
|
1.5GHzActive differential probe
|
€
3995(Netto)
|
||
|
RP7150S
|
1.5GHz Active single-ended probe
|
€
2295(Netto)
|
||
|
PVA7250
|
2.5GHzActive differential probe
|
€
4499(Netto)
|
||
|
RP7080
|
800MHzActive differential probe
|
€
1895(Netto)
|
Stromsonde
|
Modell
|
Beschreibung
|
Preis
|
Downloads
|
Aktion
|
|---|---|---|---|---|
|
RP1002C
|
1MHz，70ADC
|
€
1585(Netto)
|
||
|
PCA1150
|
Current probe：10MHz，150A
|
€
5895(Netto)
|
||
|
RP1001C
|
300KHz，100A DC
|
€
829(Netto)
|
||
|
PCA2030
|
Current probe：100MHz，30A
|
€
5995(Netto)
|
||
|
RP1004C
|
100MHz,30A
|
€
4635(Netto)
|
||
|
RP1000P
|
4CHPower Adapter
|
€
1465(Netto)
|
|
|
|
PCA1500
|
2MHz, 500A Current Probe
|
€
5695(Netto)
|
||
|
RP1006C
|
2MHz，500A
|
€
4895(Netto)
|
||
|
RP1005C
|
10MHz,150A
|
€
4515(Netto)
|
||
|
PCA1030
|
Current probe：50MHz，30A
|
€
4695(Netto)
|
||
|
RP1003C
|
50MHz,30A
|
€
3295(Netto)
|
Hochspannungsdifferenzsonde
|
Modell
|
Beschreibung
|
Preis
|
Downloads
|
Aktion
|
|---|---|---|---|---|
|
PHA0150
|
High voltage differential probe，DC-70MHz，1500V
|
€
679(Netto)
|
||
|
RP1050D
|
High Voltage Differential Probe，100MHz，3.5KV
|
€
539(Netto)
|
||
|
RP1100D
|
High Voltage Differential Probe，100MHz，3.5KV
|
€
749(Netto)
|
||
|
RP1025D
|
High Voltage Differential Probe,25MHz,700V
|
€
449(Netto)
|
||
|
PHA1150
|
High voltage differential probe，DC-100MHz，1500V
|
€
849(Netto)
|
||
|
PHA2150
|
200MHz, 1500V High Voltage Differential Probe
|
€
1259(Netto)
|
Logikanalysator-Sonde
|
Modell
|
Beschreibung
|
Preis
|
Downloads
|
Aktion
|
|---|---|---|---|---|
|
RPL2316
|
MSO4000/2000A Logic probe，16CH
|
€
369(Netto)
|
|
Modell
|
Beschreibung
|
Preis
|
|---|
|
Modell
|
Beschreibung
|
Preis
|
|---|
|
Modell
|
Beschreibung
|
Preis
|
|---|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
MSO8000 DataSheet
|
DSA26108-1110
|
2025-05-20
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
|
MSO8000 UserGuide
|
UGA26105-1110
|
2024-06-07
|
|
RM6041RackmountKit
|
V1.0
|
2021-11-01
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
|
MSO8000 QuickGuide
|
QGA26103-1110
|
2024-06-07
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
|
MSO8000 ProgrammingGuide
|
PGA26105-1110
|
2024-07-01
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
|
MSO8000 PerformanceVerificationGuide
|
V1.0
|
2021-11-01
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
|
MSODS70008000 OpenSourceAcknowledgment
|
V1.0
|
2021-11-17
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
DS8000 Firmware
|
v00.02.03.00.00
|
2025-03-26
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
Ultra Sigma(HelpDocument)
|
V1.0
|
2021-11-01
|
|
Ultra Sigma patch file for Screenshot
|
V1.1
|
2021-11-01
|
|
UltraSigma
|
V00.01.06.01
|
2021-11-01
|
|
Ultra Scope(PC)installer
|
V00.01.02.13
|
2021-11-01
|
|
UltraStation
|
v00.02.01.00.03
|
2025-01-15
|
