DG1000Z
Die DG1000Z Serie von RIGOL ist ein multifunktionaler Signal-Generator, der Funktionen wie Funktionsgenerator, Arbiträrsignal-Generator, Rauschgenerator, Pulsgenerator, Harmonie-Generator, analoger / digitaler Modulator, Frequenzmesser und andere Funktionen integriert.
Entdecken Sie den Funktions-/Arbitrary-Waveform-Generator der DG1000Z-Serie
SiFi-Technologie
RIGOLs innovative SiFi-Technologie kann jede Wellenform Punkt für Punkt erzeugen, das Signal unverzerrt wiederherstellen, die Abtastrate genau und einstellbar machen und die durch traditionelle DDS-Signalerzeuger verursachte Signaljitter reduzieren. Die Jitter kann bis auf 200 ps sinken.
Integrierte 160 Arbiträrwellenformen
Die DG1000Z Serie bietet mehr als 160 verschiedene Signalformen, die alle über das Frontpanel-Auswahlmenü zugänglich sind. Diese Vielzahl von Wellenformen ermöglicht es, die Wellenformgestaltung auf jede reale Anwendung zu beschränken.
Sweep-Funktion & Burst-Modus
Unterstützt die Ausgabe von Sweep-Signalen von niedrigen zu hohen Frequenzen oder umgekehrt. Die Sweep-Arten umfassen linear, logarithmisch und Schritt. Es kann die „Markierungsfrequenz“ eingestellt werden, um den Anforderungen an mehr Amplituden-Frequenz-Testanwendungen gerecht zu werden. Der Burst-Modus bietet N-Zyklus-, Unendlichkeit- und Gate-Modi für Pulsserien.

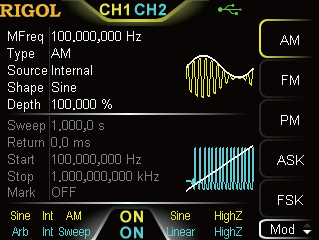

Mehrere analoge & digitale Modulationen
Die Modulationstypen umfassen AM, FM, PM, ASK, FSK, PSK und PWM und unterstützen interne und externe Modulationsquellen, um den Anforderungen an mehr Lehr- oder Kommunikationssystemtests gerecht zu werden.
Harmonie-Generator
Eingebaute 8. Harmonie-Generator-Funktion zur Ausgabe der Harmonie mit spezifizierten Zeiten, Amplitude und Phase, häufig verwendet bei Tests von Harmonie-Erkennungsgeräten oder Harmonie-Filtergeräten.
Wellenformüberlagerung & Kanalanpassung
Es können spezifizierte Frequenz- und Amplitudenwellenformen auf die Grundwelle gestapelt werden. Wenn die Kanalanpassungsfunktion aktiviert ist, können alle Parameter des Dualkanals gleichzeitig gemäß der Benutzerkonfiguration aktualisiert werden.
Integrierter 7-stelliger Frequenzmesser
Bietet eine 7-stellige Frequenzmessfunktion zur Messung der Frequenz, Periode, des Tastgrades, der positiven Pulsbreite, der negativen Pulsbreite und anderer Parameter des externen Eingangssignals. Unterstützt die Statistik der Messergebnisse und kann gleichzeitig mit der Dualkanalausgabe arbeiten.
DG1000Z
|
Modell
|
Max. Ausgangsfrequenz
|
Abtastrate
|
Vertikale Auflösung
|
Kanäle
|
Arbiträre Wellenlänge
|
Preis
|
|---|---|---|---|---|---|---|
|
DG1062Z
|
Max. Ausgangsfrequenz
|
Abtastrate
|
Vertikale Auflösung
|
Kanäle
|
Arbiträre Wellenlänge
|
|
|
DG1032Z
|
Max. Ausgangsfrequenz
|
Abtastrate
|
Vertikale Auflösung
|
Kanäle
|
Arbiträre Wellenlänge
|
|
|
DG1022Z
|
Max. Ausgangsfrequenz
|
Abtastrate
|
Vertikale Auflösung
|
Kanäle
|
Arbiträre Wellenlänge
|
|
Modell
|
Beschreibung
|
Preis
|
|---|
|
Modell
|
Beschreibung
|
Preis
|
|---|
|
Modell
|
Beschreibung
|
Preis
|
|---|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
DG1000Z DataSheet
|
V1.0
|
2021-10-26
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
|
DG1000Z UserGuide
|
UGB09109-1110
|
2021-10-26
|
|
DG1000Z RackmountKit EN
|
2021-12-03
|
2021-12-03
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
|
DG1000Z QuickGuide
|
QGB09106-1110
|
2021-12-03
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
|
DG1000Z ProgrammingGuide
|
PGB09106-1110
|
2021-10-26
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
DG1000Z Firmware
|
03.01.12.00.00
|
2021-10-28
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
Ultra Sigma(HelpDocument)
|
V1.0
|
2021-10-28
|
|
UltraStation
|
00.02.00.00.14
|
2024-10-10
|
|
UltraSigma
|
V00.01.06.01
|
2021-10-28
|
|
DG1000Z(IVI_DRV)update
|
1.0.0
|
2021-10-28
|
