DSG3000B
Die DSG3000B-Serie bietet kontinuierliche Hochfrequenzträger bis zu 13,6 GHz, Standard-Analogmodulationen AM/FM/ØM bis zu 3,6 GHz und I/Q-Modulation sowie I/Q-Basisbandausgang bis zu 6,5 GHz bei den Modellen mit der Endbezeichnung „IQ“. Sie ist ein ideales Werkzeug in verschiedenen Bereichen wie Kommunikation, Computer, Instrumentierung, Forschung und Entwicklung, Bildung, Produktion und Wartung.
Funktionen und Merkmale
Hochleistungs-Signalerzeugung
Die maximale Ausgangsamplitude beträgt +27 dBm, was die Tests für Nichtlinearität bei Verstärkern erfüllt.
Phasenrauschen
Hohe Signalreinheit, typischer Phasenrauschwert von <-116 dBc/Hz bei 20 kHz. Mit einem hochstabilen Taktgeber können bessere Phasenrausch-Indizes erreicht werden.
Unterstützung für Pulsmodulation
Unterstützung der Pulsmodulation mit einem Ein/Aus-Verhältnis von bis zu 70 dB.
Interne und externe IQ-Modulation

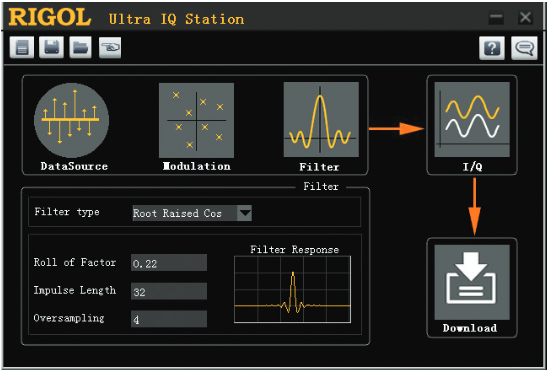

Benutzer können zwischen internen und externen IQ-Modulationsmodi wählen. Die interne I+Q-Modulationsbandbreite beträgt bis zu 60 MHz, EVM <0,7%. Die externe I+Q-Modulationsbandbreite beträgt 240 MHz, EVM <2% (typisch). Die Ultra IQ Station ermöglicht die bequeme Generierung von Vektorsignalfunkwellenformen.
Verschiedene Modulationsmethoden
Standard-Amplitudenmodulation, Frequenzmodulation, gleichwertige analoge Modulation, Pulsmodulation und Puls-Generator. Benutzerdefinierte Pulssequenzen sowie I/Q-Modulation und IQ-Basisband-Generator können QAM, ASK, PSK, FSK und andere häufig verwendete Modulationssignale wie MSK erzeugen. Alle Modulationen unterstützen interne und externe Modulationsquellen.
DSG3000B
|
Modell
|
Frequenzbereich
|
Amplitude-Indikatoren-Bereich
|
SSB Phasenrauschen
|
Modulationsfunktion
|
Preis
|
|---|---|---|---|---|---|
|
DSG3136B
|
Frequenzbereich
|
Amplitude-Indikatoren-Bereich
|
SSB Phasenrauschen
|
Modulationsfunktion
|
|
|
DSG3136B-IQ
|
Frequenzbereich
|
Amplitude-Indikatoren-Bereich
|
SSB Phasenrauschen
|
Modulationsfunktion
|
|
|
DSG3065B-IQ
|
Frequenzbereich
|
Amplitude-Indikatoren-Bereich
|
SSB Phasenrauschen
|
Modulationsfunktion
|
|
|
DSG3065B
|
Frequenzbereich
|
Amplitude-Indikatoren-Bereich
|
SSB Phasenrauschen
|
Modulationsfunktion
|
|
Modell
|
Beschreibung
|
Preis
|
|---|
|
Modell
|
Beschreibung
|
Preis
|
|---|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
DSG3000B UserGuide
|
V1.0
|
2019-09-30
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
|
DSG3000B DateSheet
|
V1.0
|
2019-09-30
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
|
DSG3000B ProgrammingGuide
|
V1.0
|
2019-09-30
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
|
DSG3000B QuickGuide
|
V1.0
|
2021-10-27
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
Ultra Sigma (PC)lnstaller
|
00.01.06.01
|
2019-08-22
|
Ultra Sigma (HelpDocument)
|
V1.0
|
2020-08-22
|
|
Ultra IQ Station(PC)Installer
|
00.02.00.23
|
2019-08-29
|
|
Name
|
Version
|
Veröffentlichungszeitpunkt
|
|---|---|---|
|
DSG3000B Firmware
|
00.01.00.00.08
|
2020-06-02
|
