O osciloscópio digital de alta resolução da série MHO2000 da Rigol é um osciloscópio digital de sinal misto de alta resolução econômico e de desempenho confiável. Ele possui largura de banda analógica de até 350MHz, um conversor analógico-digital (ADC) de 12 bits e integra as funções de vários instrumentos, como analisador de protocolo, analisador lógico e gerador de sinais. É adequado para várias tarefas de teste e análise nos setores de eletrônica médica, fontes de alimentação, energia elétrica e eletrônica automotiva. É um instrumento econômico multifuncional completo e de alto desempenho. O osciloscópio da série MHO2000 pode avaliar o projeto do sistema de vários ângulos, permitindo uma visão multidimensional fácil de alcançar.

Novo osciloscópio digital de alta resolução da série MHO2000

Alta resolução | Gatilhos variados | Análise avançada

Pontos fortes do produto

1. Alta resolução para capturar detalhes mínimos

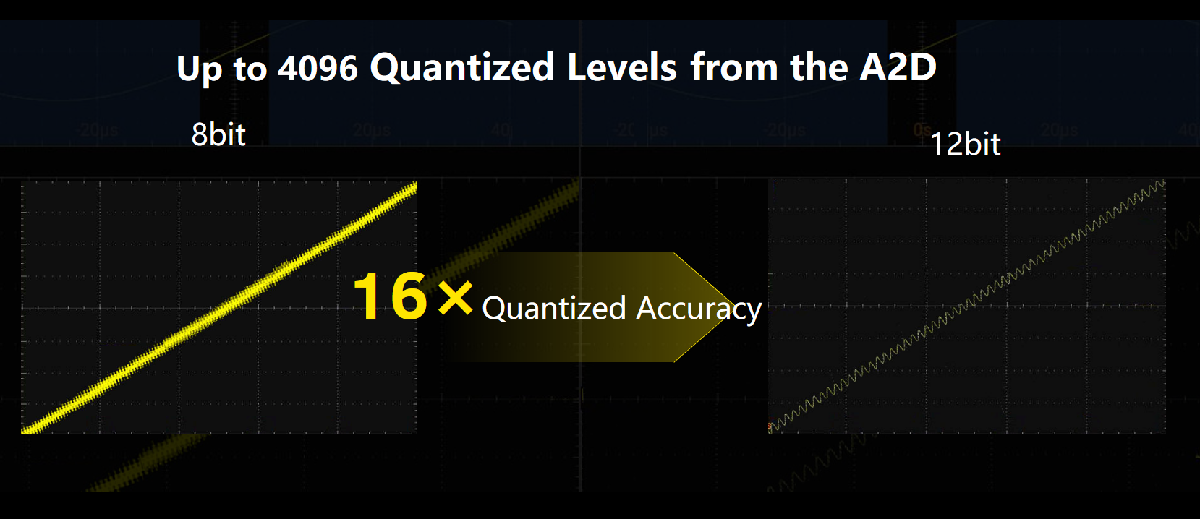

O osciloscópio digital de alta resolução da série MHO2000 da Rigol possui uma resolução vertical excepcional de 12 bits e uma precisão de quantização de até 4096 níveis, o que melhora efetivamente a precisão da medição.

Em comparação com os dispositivos tradicionais de 8 bits, ele pode oferecer 16 vezes mais suavidade e capturar pequenas variações de detalhes nas formas de onda. Seja no teste de ripple de fonte ou na detecção de equipamentos médicos, com sensibilidade vertical de até 200μV/div, até os sinais mais fracos podem ser capturados com precisão.

A série MHO2000 ajuda você a analisar mais eficientemente as características do sinal, garantindo que cada medição seja precisa e contribuindo para suas inovações tecnológicas.

2. Funções de gatilho e decodificação variadas para atender às necessidades de diferentes setores

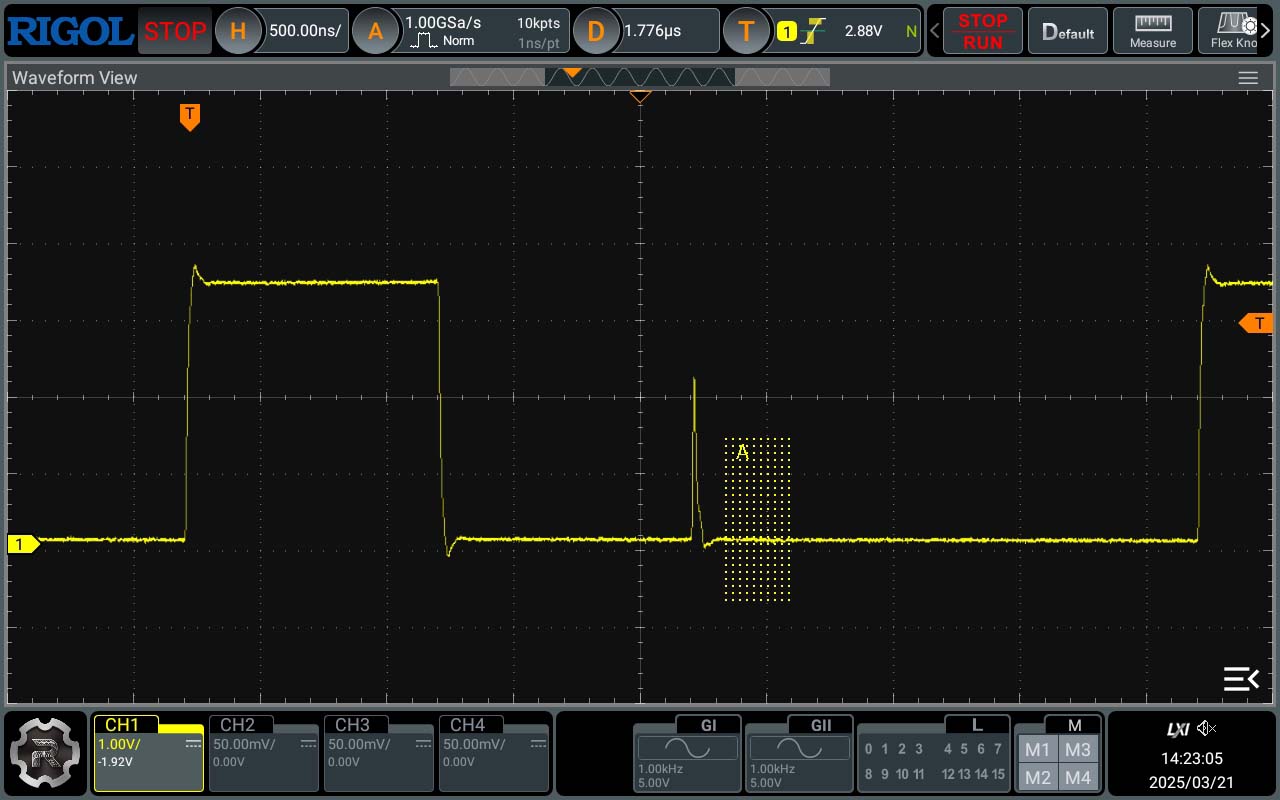

O osciloscópio digital de alta resolução da série MHO2000 da Rigol oferece vários tipos de gatilho, incluindo gatilho de borda, intervalo, tempo limite, vídeo, barramento serial e gatilho por região, atendendo à captura e ao gatilho estáveis de diferentes sinais anormais. Além disso, a série MHO2000 suporta vários barramentos, como I2C, SPI, CAN, CAN-FD, FlexRay, I2S, MIL-STD-1553B e SENT, atendendo às necessidades de teste de barramentos dos setores de sistemas embarcados, automotivo e informática.

3. Canais digitais padrão para transmissão estável de sinais

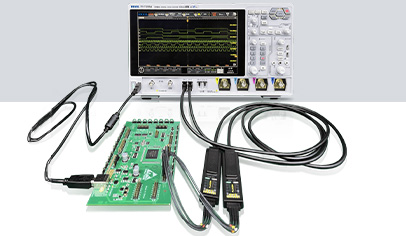

O osciloscópio digital de alta resolução da série MHO2000 da Rigol vem com canais digitais padrão. Com a sonda de análise lógica PLA3204, ele ajuda a enfrentar os desafios da depuração de sinais analógicos e digitais. Essa combinação não apenas permite uma análise profunda de sinais digitais, mas também ajuda a capturar e analisar com precisão a interação de sinais em sistemas de circuitos complexos. Seja no desenvolvimento avançado, na solução de problemas ou na otimização de desempenho, você pode concluir as tarefas com alta eficiência e precisão, aumentando significativamente a taxa de sucesso do projeto.

4. Gerador de funções integrado para análises avançadas

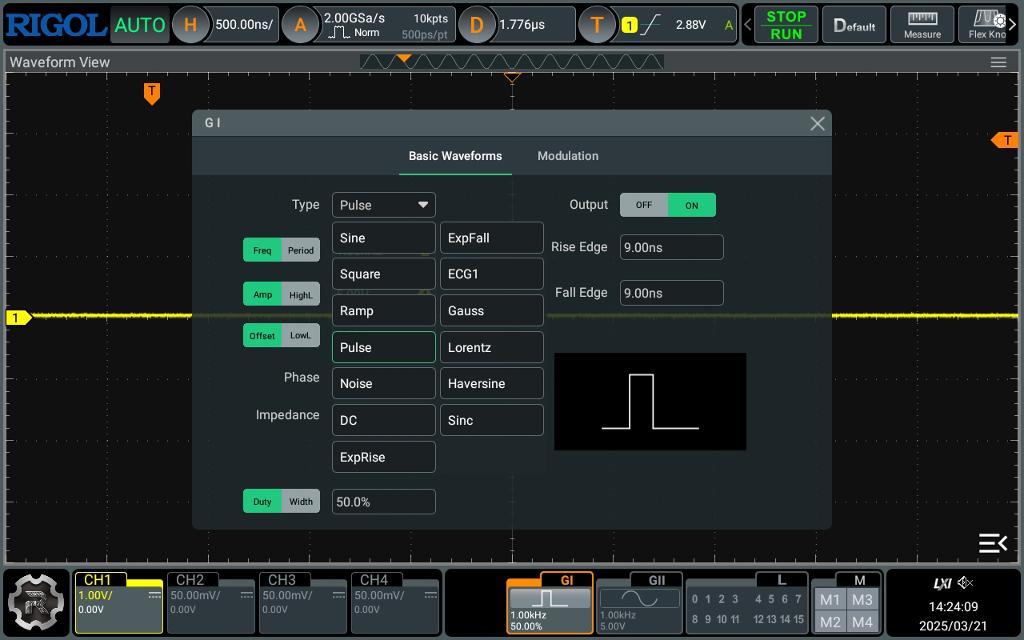

O osciloscópio digital de alta resolução da série MHO2000 da Rigol suporta um gerador de sinais de dois canais integrado com resolução de 16 bits, fornecendo saída de forma de onda de até 50MHz, incluindo senoides, ondas quadradas, ondas triangulares, pulsos, ruído, corrente contínua e várias ondas arbitrárias internas. Ele pode ser amplamente aplicado em vários experimentos científicos e no controle industrial.

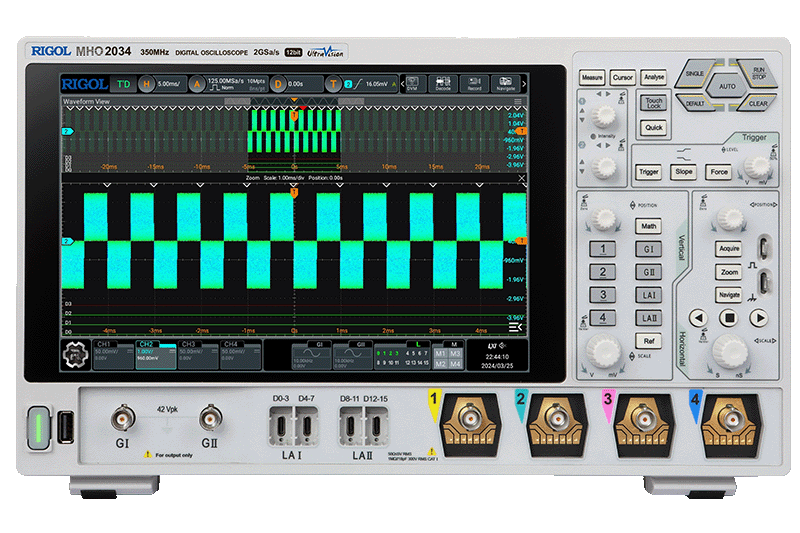

Parâmetros do produto

· Largura de banda analógica máxima de 350MHz

· Taxa de amostragem real - time de 2GSa/s (todos os canais)

· Resolução vertical de 12 bits

· 4 canais analógicos + 16 canais digitais

· Profundidade de memória de 500Mpts

· Tela tátil de 10,1 polegadas

Graças ao ADC de 12 bits, o osciloscópio da série MHO2000 da Rigol pode capturar pequenas variações de detalhes nas formas de onda, sendo adequado para requisitos precisos, como teste de ripple de fonte e teste de instrumentos médicos. Além disso, com a taxa de amostragem real - time de 2GSa/s e a memória profunda de 500Mpts, ele alcança uma taxa de sobreamostragem de 5 vezes, evitando efetivamente a distorção da forma de onda e tornando a forma de onda medida mais real e confiável. Além disso, a série MHO2000 integra várias funções, como osciloscópio digital, analisador de espectro, gerador de sinais, analisador de protocolo e analisador lógico, atendendo a várias necessidades de teste, reduzindo a ocupação de espaço na mesa e sendo amplamente aplicada em vários cenários de teste complexos.

Saiba mais sobre o novo produto agora:

MHO2000
